طراحی فیدر میکسر صنعتی شامل تعیین ظرفیت، انتخاب نوع سیستم اختلاط، طراحی اوگر و مخزن، محاسبه توان، سیستم توزین و تخلیه و تهیه مدارک مهندسی برای ساخت دستگاه است.
آنچه در این مقاله می‌خوانیم
طراحی فیدر میکسر چیست؟
فیدر میکسر یکی از ماشین‌آلات مهم در واحدهای دامداری و مجموعه‌های تولید خوراک دام است که برای اندازه‌گیری، مخلوط‌کردن و توزیع یکنواخت اجزای جیره غذایی مورد استفاده قرار می‌گیرد.
در سیستم‌های TMR یا Total Mixed Ration، اجزای مختلف جیره مانند علوفه، سیلاژ، یونجه، کاه، غلات، کنسانتره، مکمل‌های معدنی و ویتامینی و برخی افزودنی‌ها در نسبت مشخص با یکدیگر مخلوط می‌شوند.
در چنین سیستمی، عملکرد فیدر میکسر تنها به حجم مخزن محدود نیست؛ بلکه شکل مخزن، هندسه اوگر، سرعت چرخش، توان محرک، ترتیب بارگیری، میزان پرشدگی و نحوه تخلیه همگی بر کیفیت اختلاط تأثیر دارند. منابع دانشگاهی نیز بر اهمیت یکنواختی TMR، ترتیب بارگیری و تنظیم زمان اختلاط تأکید می‌کنند.
بنابراین طراحی فیدر میکسر باید بر اساس نوع خوراک، ظرفیت مورد نیاز، شرایط بهره‌برداری و روش بارگیری و تخلیه انجام شود.
فیدر میکسر چگونه کار می‌کند؟
عملکرد فیدر میکسر را می‌توان به چند مرحله اصلی تقسیم کرد:
- ورود مواد اولیه به مخزن
- توزین مواد بر اساس جیره تعیین‌شده
- انتقال و گردش خوراک توسط اوگر یا سیستم اختلاط
- خرد شدن یا جداسازی کلوخه‌های علوفه در صورت نیاز
- مخلوط شدن یکنواخت مواد
- انتقال مخلوط به قسمت تخلیه
- توزیع خوراک در محل مصرف
در مدل‌های TMR، هدف این است که مواد مختلف با نسبت تعیین‌شده در سراسر مخلوط توزیع شوند تا دام‌ها هنگام مصرف، ترکیب نسبتاً یکنواختی از جیره دریافت کنند.
انواع فیدر میکسر از نظر سیستم اختلاط
یکی از اولین تصمیمات در طراحی فیدر میکسر، انتخاب نوع سیستم اختلاط است.
به‌طور کلی فیدر میکسرها را می‌توان بر اساس آرایش سیستم اختلاط به مدل‌های مختلفی تقسیم کرد.

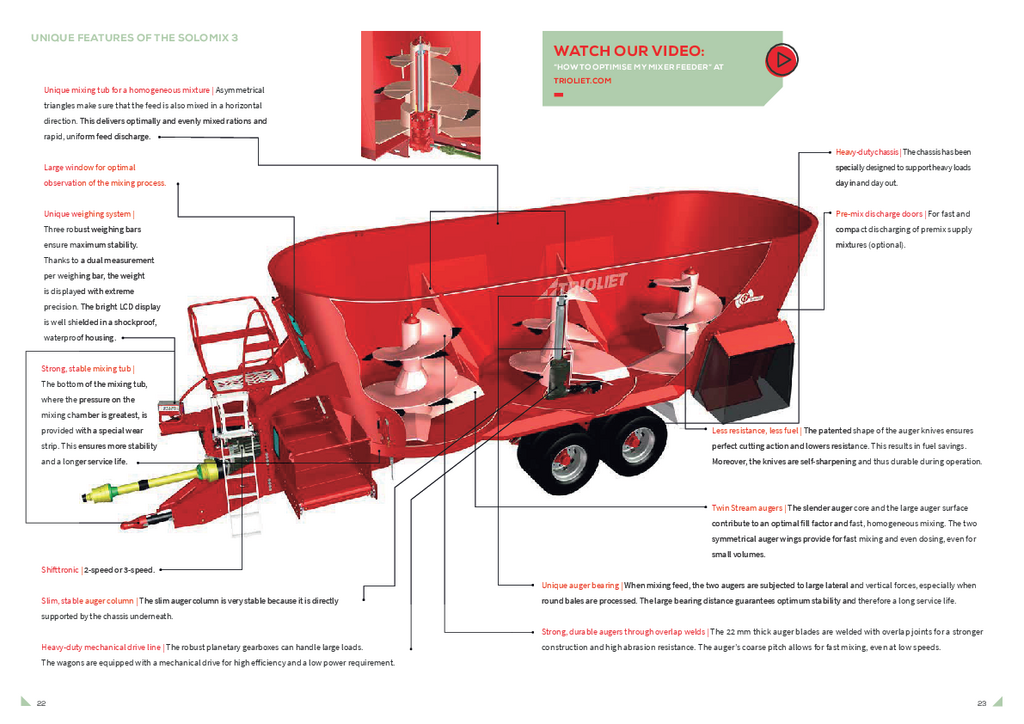

فیدر میکسر عمودی
در فیدر میکسر عمودی، یک یا چند اوگر عمودی وظیفه جابه‌جایی و گردش مواد درون مخزن را بر عهده دارند.
این مدل برای جیره‌هایی که شامل علوفه و مواد فیبری هستند، کاربرد زیادی دارد و در برخی طراحی‌ها امکان پردازش علوفه بلند نیز در نظر گرفته می‌شود.
در مدل‌های عمودی، هندسه اوگر، تعداد تیغه‌ها، سرعت چرخش و فاصله آن با بدنه از پارامترهای مهم طراحی هستند.
فیدر میکسر افقی
در مدل افقی، اوگر یا شفت‌های اختلاط در راستای افقی داخل مخزن قرار می‌گیرند.
حرکت مواد در این سیستم با استفاده از پره‌ها، پدل‌ها یا ریبون‌ها انجام می‌شود.
این ساختار می‌تواند برای برخی جیره‌ها و کاربردهای خاص، به‌خصوص در سیستم‌های ثابت و خطوط تولید خوراک، گزینه مناسبی باشد.
فیدر میکسر تک اوگر و دو اوگر
در طراحی فیدر میکسر، تعداد اوگرها نیز بر اساس ظرفیت، نوع مواد و نحوه گردش خوراک تعیین می‌شود.
فیدر میکسرهای عمودی می‌توانند دارای یک، دو یا چند اوگر باشند و مدل‌های افقی نیز بسته به طراحی از چند محور اختلاط استفاده می‌کنند.
انتخاب بین این ساختارها باید بر اساس ظرفیت، نوع خوراک، توان قابل تأمین، فضای نصب و روش بهره‌برداری انجام شود.
پارامترهای اصلی در طراحی فیدر میکسر
طراحی مهندسی فیدر میکسر باید از مرحله تعیین نیاز پروژه آغاز شود.
مهم‌ترین پارامترهای طراحی عبارت‌اند از:
- ظرفیت مخزن
- ظرفیت مفید اختلاط
- نوع و چگالی خوراک
- درصد رطوبت مواد
- نوع علوفه
- طول و اندازه ذرات
- تعداد اوگرها
- قطر و هندسه اوگر
- تعداد و شکل تیغه‌ها
- سرعت چرخش
- توان مورد نیاز
- نوع موتور و گیربکس
- روش بارگیری
- روش تخلیه
- سیستم توزین
- شاسی و نحوه جابه‌جایی
- شرایط محیطی و کاری
ظرفیت اسمی مخزن لزوماً برابر با ظرفیت مفید اختلاط نیست و میزان پرشدگی باید متناسب با طراحی دستگاه و نوع خوراک تعیین شود؛ پرکردن بیش از حد می‌تواند حرکت مواد و کیفیت اختلاط را کاهش دهد.
طراحی مخزن فیدر میکسر
مخزن، یکی از اصلی‌ترین اجزای مکانیکی فیدر میکسر است.
هندسه مخزن باید به گونه‌ای طراحی شود که مواد در هنگام چرخش اوگر، در قسمت‌های مختلف آن حرکت کرده و نقاط مرده یا نواحی با گردش ضعیف حداقل شوند.
در طراحی مخزن باید مواردی مانند موارد زیر بررسی شود:
حجم و ابعاد مخزن
حجم مخزن بر اساس ظرفیت مورد نیاز، تعداد دام، مقدار خوراک هر وعده و تعداد دفعات اختلاط تعیین می‌شود.
شکل کف مخزن
شکل کف نقش مهمی در حرکت مواد و فاصله میان اوگر و بدنه دارد.
ضخامت ورق
ضخامت کف و دیواره‌ها باید بر اساس وزن مواد، بارهای دینامیکی، سایش، ضربه‌های ناشی از ورود مواد و عمر مورد انتظار دستگاه تعیین شود.
جنس متریال
انتخاب جنس ورق و اجزای داخلی باید با توجه به سایش، رطوبت، نوع خوراک و شرایط کاری انجام شود.
در قسمت‌هایی که تماس و سایش بیشتری وجود دارد، استفاده از متریال یا پوشش مقاوم‌تر می‌تواند عمر قطعات را افزایش دهد.

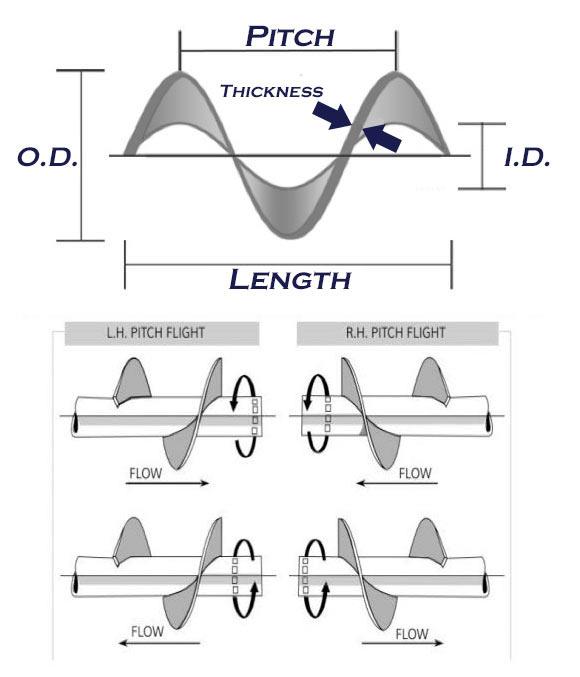

طراحی و محاسبات اوگر فیدر میکسر
اوگر یا مارپیچ، قلب سیستم اختلاط فیدر میکسر محسوب می‌شود.
طراحی اوگر تنها شامل انتخاب قطر و طول شفت نیست، بلکه هندسه پره‌ها، گام، زاویه، تعداد تیغه‌ها و سرعت چرخش نیز باید بررسی شوند.
در طراحی اوگر معمولاً پارامترهای زیر مورد توجه قرار می‌گیرند:
- قطر اوگر
- قطر شفت
- گام مارپیچ
- ضخامت پره
- تعداد تیغه‌ها
- شکل تیغه
- زاویه نصب تیغه
- سرعت چرخش
- جنس تیغه
- میزان سایش
- بار وارد بر شفت
هدف اصلی، ایجاد گردش مناسب مواد و جلوگیری از ایجاد نواحی کم‌تحرک در مخزن است.
محاسبه توان مورد نیاز فیدر میکسر
توان محرک یکی از مهم‌ترین بخش‌های طراحی فیدر میکسر است.
موتور باید بتواند گشتاور مورد نیاز برای چرخاندن اوگر را در شرایط عادی و همچنین شرایط بارگذاری سنگین تأمین کند.
در محاسبات توان باید عواملی مانند موارد زیر در نظر گرفته شوند:
- وزن خوراک
- چگالی مواد
- میزان رطوبت
- نوع علوفه
- مقاومت مواد در برابر حرکت
- تعداد اوگرها
- سرعت چرخش
- اصطکاک
- شرایط راه‌اندازی
- راندمان گیربکس و انتقال قدرت
- ضریب اطمینان
انتخاب موتور صرفاً بر اساس ظرفیت حجمی مخزن می‌تواند باعث انتخاب نامناسب سیستم محرک شود.
برای مثال، فیدر میکسر دارای حجم مشخصی که برای خوراک سبک طراحی شده است، الزاماً به همان توان محرکی نیاز ندارد که دستگاهی با همان حجم برای خوراک متراکم، مرطوب یا دارای علوفه بلند مورد نیاز دارد.
طراحی سیستم انتقال قدرت فیدر میکسر
انتقال توان موتور به اوگر می‌تواند با استفاده از اجزایی مانند:
- گیربکس
- زنجیر
- چرخ‌زنجیر
- کوپلینگ
- شفت انتقال قدرت
- یاتاقان‌ها
انجام شود.
انتخاب آرایش انتقال قدرت باید با توجه به سرعت و گشتاور مورد نیاز، فضای موجود، شرایط سرویس و قابلیت تعمیر و نگهداری انجام شود.
در دستگاه‌های بزرگ، طراحی سیستم انتقال قدرت اهمیت بیشتری پیدا می‌کند؛ زیرا افزایش ظرفیت و وزن مواد می‌تواند بارهای قابل توجهی را به شفت، یاتاقان‌ها و گیربکس وارد کند.
طراحی سیستم توزین فیدر میکسر
یکی از قابلیت‌های مهم فیدر میکسرهای مدرن، استفاده از سیستم توزین است.
سیستم توزین به اپراتور کمک می‌کند مقدار مواد واردشده به مخزن را کنترل کند و هر ماده را بر اساس جیره مورد نظر اضافه نماید.
اجزای معمول سیستم توزین شامل موارد زیر است:
- لودسل
- نمایشگر وزن
- جعبه جمع‌کننده سیگنال
- سیستم کنترل
- نرم‌افزار یا کنترلر مدیریت جیره
دقت سیستم توزین اهمیت زیادی دارد؛ زیرا خطا در مقدار هر یک از مواد می‌تواند ترکیب نهایی جیره را تغییر دهد.
کالیبراسیون دوره‌ای سیستم توزین نیز باید در برنامه نگهداری دستگاه قرار گیرد. منابع ترویجی دانشگاه مینه‌سوتا برای سیستم‌های توزین فیدر میکسر، کنترل و کالیبراسیون دوره‌ای را توصیه می‌کنند.
طراحی سیستم تخلیه فیدر میکسر
پس از پایان فرآیند اختلاط، مواد باید با سرعت و یکنواختی مناسب تخلیه شوند.
سیستم تخلیه می‌تواند بر اساس نوع دستگاه شامل:
- دریچه جانبی
- دریچه جلو
- نوار نقاله
- کانوایر عرضی
- سیستم تخلیه هیدرولیکی
باشد.
انتخاب سیستم تخلیه باید با توجه به محل مصرف، ارتفاع خوراک‌دهی، مسیر حرکت دستگاه و فضای موجود در دامداری انجام شود.
سیستم هیدرولیک در فیدر میکسر
در مدل‌هایی که دارای تجهیزات متحرک هیدرولیکی هستند، طراحی سیستم هیدرولیک نیز بخشی از طراحی دستگاه محسوب می‌شود.
این سیستم می‌تواند برای عملکرد بخش‌هایی مانند:
- باز و بسته کردن دریچه تخلیه
- حرکت کانوایر
- تنظیم برخی تجهیزات جانبی
- سیستم بارگیری در مدل‌های خاص
استفاده شود.
انتخاب پمپ، شیرها، جک‌ها، مخزن روغن، فیلتر و سایز خطوط باید متناسب با فشار و دبی مورد نیاز انجام شود.
طراحی شاسی و ساختار مکانیکی
شاسی باید وزن اجزای دستگاه و بار خوراک را تحمل کند و در برابر بارهای دینامیکی ناشی از چرخش اوگر مقاومت کافی داشته باشد.
در طراحی شاسی باید موارد زیر بررسی شود:
- وزن خالی دستگاه
- وزن مواد
- محل قرارگیری مرکز جرم
- بارهای دینامیکی
- نقاط اتصال
- استحکام جوش‌ها
- قابلیت حمل و جابه‌جایی
- شرایط نصب
در فیدر میکسرهای متحرک، طراحی شاسی و توزیع وزن اهمیت بیشتری دارد؛ زیرا دستگاه علاوه بر بارهای ناشی از اختلاط، در هنگام حرکت نیز تحت بارهای دینامیکی قرار می‌گیرد.
فیدر میکسر ثابت یا متحرک؟
یکی دیگر از تصمیمات مهم در طراحی، تعیین نحوه استقرار دستگاه است.
فیدر میکسر ثابت
در مدل ثابت، دستگاه در یک محل مشخص نصب می‌شود و مواد پس از اختلاط از طریق کانوایر یا سیستم تخلیه به محل مورد نظر منتقل می‌شوند.
این مدل می‌تواند برای خطوط تولید خوراک یا دامداری‌هایی که سیستم خوراک‌دهی متمرکز دارند مناسب باشد.
فیدر میکسر متحرک
در مدل متحرک، دستگاه امکان جابه‌جایی در محوطه دامداری را دارد.
این ساختار می‌تواند به صورت:
- تریلری
- تراکتوری
- کامیونی
- خودکششی
طراحی شود.
منابع تخصصی صنعت نیز فیدر میکسرها را از نظر پیکربندی به مدل‌های متحرک تریلری، کامیونی، ثابت و خودکششی تقسیم می‌کنند.
طراحی فیدر میکسر بر اساس ظرفیت
ظرفیت یکی از مهم‌ترین پارامترهای تعیین‌کننده در طراحی دستگاه است.
برای تعیین ظرفیت مناسب باید موارد زیر بررسی شوند:
- تعداد دام
- وزن متوسط دام
- مقدار خوراک روزانه
- تعداد دفعات خوراک‌دهی
- تعداد جیره‌های متفاوت
- ظرفیت مورد نیاز هر بچ
- فضای موجود برای بارگیری
- ظرفیت تجهیزات بارگیری
نکته مهم این است که ظرفیت دستگاه نباید صرفاً بر اساس حجم مخزن انتخاب شود.
ظرفیت مفید اختلاط، چگالی خوراک و نوع مواد اولیه باید همزمان در نظر گرفته شوند.
ترتیب بارگیری مواد در فیدر میکسر
ترتیب ورود مواد به دستگاه نیز می‌تواند بر کیفیت اختلاط تأثیر بگذارد.
این ترتیب بسته به نوع فیدر میکسر و جیره متفاوت است، اما برای نمونه در برخی سیستم‌های عمودی، علوفه خشک و بلند در ابتدا و سپس مواد متراکم‌تر و مواد دیگر اضافه می‌شوند. منابع دانشگاهی نیز ترتیب بارگیری را وابسته به نوع میکسر می‌دانند.
بنابراین در طراحی دستگاه باید روش واقعی بهره‌برداری نیز در نظر گرفته شود.
طراحی مناسب دستگاه بدون توجه به نحوه بارگیری، می‌تواند در عمل باعث کاهش راندمان اختلاط شود.
یکنواختی اختلاط در طراحی فیدر میکسر
یکی از مهم‌ترین شاخص‌های عملکرد فیدر میکسر، یکنواختی مخلوط نهایی است.
اگر بخشی از خوراک بیش از حد در یک ناحیه تجمع پیدا کند یا مواد سبک و سنگین به خوبی با یکدیگر ترکیب نشوند، جیره خروجی یکنواخت نخواهد بود.
عواملی مانند:
- طراحی اوگر
- سرعت چرخش
- میزان پرشدگی
- زمان اختلاط
- ترتیب بارگیری
- شکل و اندازه مواد
- وضعیت تیغه‌ها
- میزان فرسودگی قطعات
بر کیفیت اختلاط اثر دارند.
در منابع دانشگاهی برای TMR تأکید شده که اختلاط بیش از حد نیز می‌تواند اندازه ذرات را بیش از اندازه کاهش دهد؛ بنابراین زمان اختلاط باید بر اساس نوع دستگاه و جیره تعیین شود.
طراحی قطعات مقاوم به سایش
در فیدر میکسر، برخی قطعات دائماً با خوراک و مواد فیبری در تماس هستند و در طول زمان دچار سایش می‌شوند.
مهم‌ترین قطعات مستعد سایش عبارت‌اند از:
- تیغه‌ها
- پره‌های اوگر
- کف مخزن
- دیواره‌های داخلی
- نقاط خروجی خوراک
در طراحی صنعتی باید برای این قطعات، امکان تعویض، تعمیر و سرویس در نظر گرفته شود.
استفاده از تیغه‌های قابل تعویض نیز می‌تواند زمان تعمیرات را کاهش دهد.
طراحی فیدر میکسر برای شرایط مختلف دامداری
یک فیدر میکسر استاندارد الزاماً برای تمام دامداری‌ها مناسب نیست.
طراحی دستگاه باید بر اساس شرایط واقعی پروژه انجام شود.
برای مثال:
دامداری کوچک
ممکن است ظرفیت پایین، ابعاد جمع‌وجور و سادگی تعمیرات اولویت داشته باشد.
دامداری صنعتی
ظرفیت بالاتر، سیستم توزین دقیق، اتوماسیون، سیستم تخلیه مناسب و قابلیت کار مداوم اهمیت بیشتری پیدا می‌کند.
خط تولید خوراک
در این کاربرد، ممکن است فیدر میکسر به صورت ثابت و در ارتباط با کانوایرها، سیلوها و تجهیزات دیگر طراحی شود.
مراحل طراحی و ساخت فیدر میکسر
فرآیند طراحی و ساخت یک فیدر میکسر صنعتی را می‌توان به مراحل زیر تقسیم کرد:
۱. بررسی نیاز پروژه
ابتدا تعداد دام، ظرفیت، نوع خوراک، روش بارگیری و تخلیه و شرایط محیطی مشخص می‌شود.
۲. انتخاب ساختار دستگاه
نوع فیدر میکسر، عمودی یا افقی، ثابت یا متحرک و تعداد اوگرها تعیین می‌شود.
۳. طراحی سه‌بعدی
مدل سه‌بعدی دستگاه و اجزای اصلی تهیه می‌شود تا ابعاد، تداخل قطعات و نحوه مونتاژ بررسی شود.
۴. محاسبات مهندسی
محاسبات مربوط به:
- توان
- گشتاور
- شفت
- اوگر
- ضخامت قطعات
- یاتاقان‌ها
- انتقال قدرت
- شاسی
انجام می‌شود.
۵. تهیه نقشه‌های ساخت
نقشه‌های ساخت قطعات، نقشه مونتاژ و جزئیات جوشکاری تهیه می‌شوند.
۶. ساخت قطعات
فرآیندهایی مانند برشکاری، خمکاری، ماشینکاری و جوشکاری انجام می‌شود.
۷. مونتاژ
قطعات مکانیکی، سیستم انتقال قدرت، تجهیزات هیدرولیک، سیستم توزین و سایر اجزا مونتاژ می‌شوند.
۸. تست عملکرد
در پایان، عملکرد دستگاه، سیستم اختلاط، تخلیه، توزین و انتقال قدرت بررسی می‌شود.
مدارک مهندسی مورد نیاز برای ساخت فیدر میکسر
برای پروژه‌های صنعتی، تهیه مدارک مهندسی باعث افزایش دقت ساخت و قابلیت نگهداری دستگاه می‌شود.
این مدارک می‌توانند شامل موارد زیر باشند:
- نقشه General Arrangement
- نقشه ساخت مخزن
- نقشه اوگر
- نقشه شفت
- نقشه شاسی
- نقشه مونتاژ
- نقشه قطعات
- BOM یا لیست قطعات
- مشخصات موتور و گیربکس
- مدارک سیستم هیدرولیک
- مدارک سیستم توزین
- دستورالعمل بهره‌برداری
- برنامه تعمیر و نگهداری
چرا طراحی مهندسی فیدر میکسر اهمیت دارد؟
ساخت فیدر میکسر صرفاً با ساخت یک مخزن و نصب یک اوگر انجام نمی‌شود.
اگر طراحی بدون محاسبات مناسب انجام شود، مشکلاتی مانند موارد زیر ممکن است ایجاد شود:
- مصرف توان بالا
- اختلاط غیریکنواخت
- شکست شفت
- فرسایش سریع تیغه‌ها
- خرابی گیربکس
- کاهش ظرفیت واقعی
- ایجاد نقاط مرده در مخزن
- تخلیه نامناسب
- خطای سیستم توزین
- افزایش هزینه تعمیرات
به همین دلیل طراحی باید پیش از ساخت و بر اساس شرایط واقعی بهره‌برداری انجام شود.
طراحی سفارشی فیدر میکسر
در بسیاری از پروژه‌ها، استفاده از یک مدل استاندارد بازار پاسخگوی نیاز مجموعه نیست.
در چنین شرایطی می‌توان فیدر میکسر را بر اساس مشخصات پروژه طراحی کرد.
برای طراحی سفارشی می‌توان پارامترهایی مانند موارد زیر را تعیین کرد:
- ظرفیت
- ابعاد
- نوع اوگر
- تعداد اوگر
- توان محرک
- نوع گیربکس
- سیستم توزین
- نوع تخلیه
- ثابت یا متحرک بودن دستگاه
- سیستم هیدرولیک
- جنس و ضخامت قطعات
- نوع پوشش و رنگ
- تجهیزات کنترلی
این روش به‌خصوص برای پروژه‌هایی که محدودیت فضا، ظرفیت خاص یا فرآیند خوراک‌دهی متفاوت دارند، کاربرد دارد.
جمع‌بندی
طراحی فیدر میکسر یک فرآیند چندبخشی است که از بررسی نیاز پروژه آغاز شده و تا محاسبات مکانیکی، طراحی مخزن و اوگر، انتخاب سیستم انتقال قدرت، طراحی توزین و تخلیه و تهیه نقشه‌های ساخت ادامه پیدا می‌کند.
در یک فیدر میکسر مناسب، ظرفیت دستگاه باید با نوع خوراک و روش بهره‌برداری هماهنگ باشد و طراحی سیستم اختلاط نیز به گونه‌ای انجام شود که مواد مختلف با یکنواختی مناسب مخلوط شوند.
انتخاب صحیح ساختار عمودی یا افقی، تعداد اوگرها، توان محرک، سیستم توزین و نحوه تخلیه، نقش مهمی در عملکرد نهایی دستگاه دارد.
به همین دلیل طراحی مهندسی پیش از ساخت فیدر میکسر می‌تواند از بسیاری از مشکلات مربوط به عملکرد، استهلاک و هزینه‌های تعمیرات جلوگیری کند.
