مخازن تحت فشار از تجهیزات مهم در بسیاری از صنایع هستند و برای ذخیره یا نگهداری سیالات و گازها در فشارهایی متفاوت از فشار محیط مورد استفاده قرار می‌گیرند.
این تجهیزات در صنایعی مانند نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، دارویی، هوای فشرده، صنایع شیمیایی و بسیاری از واحدهای تولیدی کاربرد دارند.
طراحی یک مخزن تحت فشار صرفاً به تعیین ابعاد و انتخاب ضخامت ورق محدود نمی‌شود. در یک طراحی مهندسی مناسب، عواملی مانند فشار و دمای طراحی، نوع سیال، جنس متریال، خوردگی، هندسه مخزن، نازل‌ها، اتصالات، بارهای وارد بر مخزن، الزامات ساخت و روش‌های تست باید مورد بررسی قرار گیرند.
به همین دلیل، طراحی مخازن تحت فشار باید بر اساس الزامات مهندسی و استانداردهای مرتبط با پروژه انجام شود.
آنچه در این مقاله می‌خوانیم
مخزن تحت فشار چیست؟
مخزن تحت فشار محفظه‌ای است که برای نگهداری یک سیال یا گاز در فشار داخلی یا خارجی مشخص طراحی می‌شود.
این مخازن می‌توانند در شکل‌ها و ابعاد مختلف ساخته شوند و با توجه به کاربرد پروژه، دارای اجزایی مانند موارد زیر باشند:
- پوسته استوانه‌ای
- عدسی یا Head
- نازل‌ها
- فلنج‌ها
- دریچه‌های بازدید
- پایه‌ها و ساپورت‌ها
- تجهیزات اندازه‌گیری
- شیرهای ایمنی
- اتصالات فرآیندی
شکل و ساختار مخزن باید متناسب با شرایط فرآیندی و الزامات طراحی انتخاب شود.
کاربرد مخازن تحت فشار در صنایع
مخازن تحت فشار در فرآیندهای مختلف صنعتی کاربرد دارند.
برخی از کاربردهای رایج عبارت‌اند از:
- مخازن هوای فشرده
- مخازن گاز
- مخازن فرآیندی
- Separatorها
- مخازن ذخیره سیالات
- مخازن مواد شیمیایی
- تجهیزات صنایع نفت و گاز
- تجهیزات پتروشیمی
- صنایع غذایی و دارویی
- سیستم‌های تولید و توزیع هوای فشرده
با توجه به نوع کاربرد، شرایط طراحی و الزامات ساخت هر مخزن می‌تواند متفاوت باشد.
پارامترهای اصلی در طراحی مخازن تحت فشار
پیش از شروع محاسبات، اطلاعات طراحی باید به‌صورت دقیق مشخص شوند.
مهم‌ترین پارامترهای مورد نیاز عبارت‌اند از:
فشار طراحی
فشار طراحی یکی از مهم‌ترین ورودی‌های محاسبات مخزن است و باید متناسب با شرایط فرآیند و الزامات طراحی تعیین شود.
دمای طراحی
حداقل و حداکثر دمای طراحی نیز باید مشخص شود؛ زیرا خواص مکانیکی مواد و الزامات طراحی می‌توانند در دماهای مختلف تغییر کنند.
نوع سیال
نوع سیال داخل مخزن از نظر خواص فیزیکی و شیمیایی اهمیت زیادی دارد.
برای مثال، خورندگی سیال می‌تواند بر انتخاب متریال و مقدار خوردگی مجاز تأثیر بگذارد.
حجم مخزن
حجم مورد نیاز بر اساس فرآیند، میزان ذخیره‌سازی یا وظیفه تجهیز تعیین می‌شود.
جنس متریال
انتخاب جنس بدنه، عدسی‌ها و سایر اجزا باید بر اساس شرایط کاری و الزامات طراحی انجام شود.
میزان خوردگی مجاز
در پروژه‌هایی که سیال یا محیط کاری خورنده است، موضوع Corrosion Allowance باید در طراحی لحاظ شود.
محاسبات مهندسی مخازن تحت فشار
محاسبات مهندسی بخش اصلی فرآیند طراحی مخزن تحت فشار را تشکیل می‌دهند.
بسته به نوع مخزن و استاندارد مورد استفاده، محاسبات می‌توانند بخش‌های مختلفی را شامل شوند.
از جمله:
- محاسبه ضخامت پوسته
- محاسبه ضخامت عدسی‌ها
- بررسی نازل‌ها
- بررسی فلنج‌ها
- بررسی پایه‌ها و ساپورت‌ها
- بررسی فشار داخلی
- بررسی فشار خارجی در صورت وجود
- بررسی خوردگی
- بررسی تنش‌ها
- بررسی بارهای وارد بر مخزن
- بررسی شرایط دمایی
هدف از این محاسبات، تعیین مشخصات مناسب برای ساخت تجهیز و اطمینان از تطابق طراحی با الزامات فنی پروژه است.
محاسبه ضخامت پوسته مخزن
ضخامت پوسته یکی از مهم‌ترین پارامترهای طراحی مخزن است.
ضخامت مورد نیاز به عواملی مانند:
- فشار طراحی
- قطر مخزن
- جنس متریال
- دمای طراحی
- تنش مجاز
- راندمان اتصال جوشی
- خوردگی مجاز
وابسته است.
بنابراین نمی‌توان برای تمام مخازن تحت فشار یک ضخامت ثابت تعیین کرد.
در طراحی واقعی، محاسبات باید بر اساس هندسه واقعی، شرایط طراحی و استاندارد مورد استفاده انجام شود.
طراحی عدسی یا Head مخزن
عدسی‌ها بخش مهمی از مخزن تحت فشار هستند و می‌توانند با هندسه‌های مختلف طراحی شوند.
از جمله شکل‌های رایج می‌توان به:
- Ellipsoidal Head
- Torispherical Head
- Hemispherical Head
- Flat Head
اشاره کرد.
انتخاب نوع Head به عواملی مانند فشار، قطر، حجم، فضای نصب، هزینه ساخت و الزامات فرآیندی بستگی دارد.
طراحی نازل‌ها و اتصالات
نازل‌ها محل اتصال مخزن به تجهیزات و خطوط فرآیندی هستند.
به همین دلیل، طراحی آنها فقط به تعیین قطر اتصال محدود نمی‌شود.
مواردی مانند:
- قطر نازل
- موقعیت نازل
- نوع اتصال
- ضخامت
- تقویت اطراف نازل
- بارهای واردشده از لوله‌کشی
باید بررسی شوند.
این موضوع به‌خصوص در پروژه‌هایی که مخزن به شبکه‌های پایپینگ متصل است اهمیت بیشتری پیدا می‌کند.

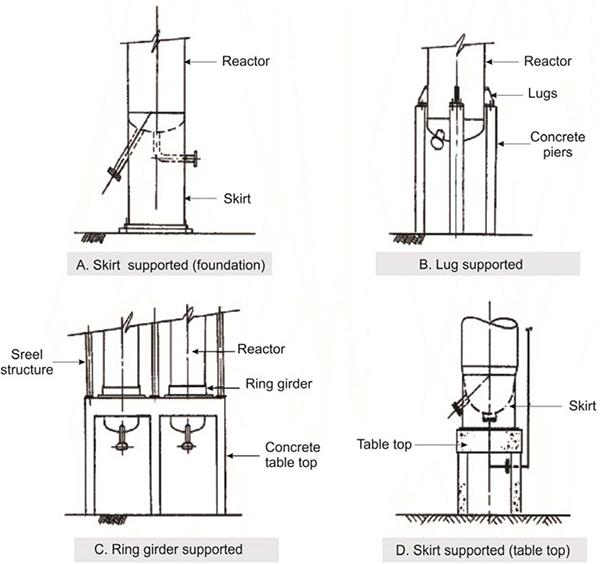

بررسی ساپورت و پایه مخزن
مخزن باید به‌گونه‌ای ساپورت شود که وزن تجهیز و بارهای واردشده را به شکل مناسب تحمل کند.
نوع ساپورت به شکل و موقعیت مخزن بستگی دارد.
برخی از انواع رایج عبارت‌اند از:
- Saddle Support
- Skirt Support
- Leg Support
- Lug Support
انتخاب نوع مناسب ساپورت و طراحی آن باید بر اساس وزن مخزن، شرایط نصب، بارهای محیطی و الزامات پروژه انجام شود.
استانداردهای طراحی مخازن تحت فشار
یکی از مهم‌ترین بخش‌های طراحی، تعیین استاندارد یا Code مورد استفاده است.
بسته به نوع پروژه، کشور، صنعت، کارفرما و کاربرد تجهیز، استانداردهای مختلفی ممکن است مورد استفاده قرار گیرند.
یکی از شناخته‌شده‌ترین مراجع در این حوزه، ASME Boiler and Pressure Vessel Code است.
در پروژه‌های مختلف ممکن است بخش‌ها یا استانداردهای دیگری نیز بر اساس نیاز پروژه مورد استفاده قرار گیرند.
نکته مهم این است که استاندارد طراحی باید پیش از انجام محاسبات و با توجه به الزامات پروژه مشخص شود.
انتخاب متریال مخزن تحت فشار
انتخاب متریال یکی از مراحل مهم طراحی است.
متریال باید بتواند شرایط کاری شامل فشار، دما، نوع سیال و شرایط محیطی را تحمل کند.
در پروژه‌های مختلف ممکن است از فولادهای کربنی، فولادهای آلیاژی یا فولادهای زنگ‌نزن استفاده شود.
انتخاب متریال باید با توجه به مواردی مانند:
- خواص مکانیکی
- مقاومت خوردگی
- دمای کاری
- نوع سیال
- قابلیت جوشکاری
- دسترسی به متریال
- الزامات استاندارد
انجام شود.
طراحی مخزن تحت فشار برای سیالات مختلف
نوع سیال می‌تواند تأثیر قابل توجهی بر طراحی داشته باشد.
برای مثال، الزامات طراحی یک مخزن هوای فشرده ممکن است با یک مخزن مورد استفاده برای یک ماده شیمیایی خورنده یکسان نباشد.
در طراحی باید مواردی مانند:
- فشار سیال
- دمای سیال
- خورندگی
- سمیت
- قابلیت اشتعال
- چگالی
- شرایط ذخیره‌سازی
بررسی شوند.
در نتیجه، طراحی مخزن باید بر اساس کاربرد واقعی آن انجام شود.

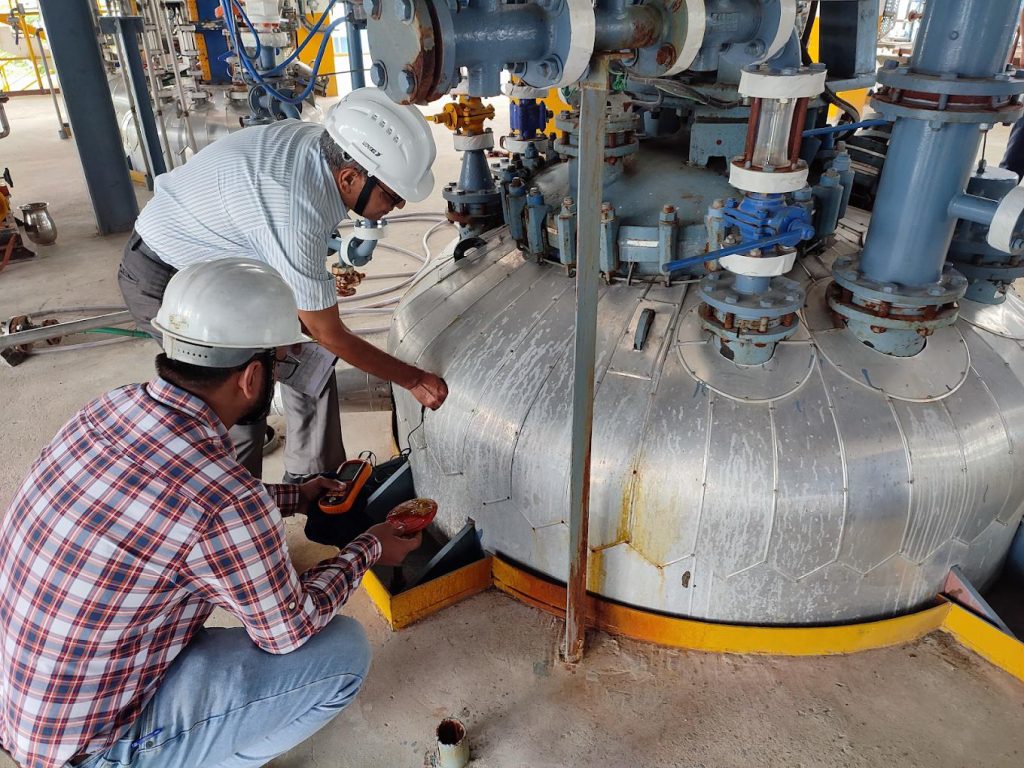

تست و بازرسی مخازن تحت فشار
پس از ساخت مخزن، مراحل بازرسی و تست نیز اهمیت زیادی دارند.
بسته به الزامات پروژه و Code مورد استفاده، ممکن است روش‌های مختلف بازرسی و آزمون مورد استفاده قرار گیرند.
برخی از روش‌های رایج عبارت‌اند از:
- Visual Inspection
- Hydrostatic Test
- Pneumatic Test در شرایط مجاز و طبق الزامات مربوطه
- Radiographic Testing
- Ultrasonic Testing
- Magnetic Particle Testing
- Liquid Penetrant Testing
نوع و میزان تست باید بر اساس استاندارد، مشخصات فنی پروژه و الزامات بازرسی تعیین شود.
مدارک مهندسی مخازن تحت فشار
یک پروژه طراحی مخزن تحت فشار معمولاً به مجموعه‌ای از مدارک فنی نیاز دارد.
با توجه به نوع پروژه، این مدارک می‌توانند شامل موارد زیر باشند:
- Design Calculation
- Datasheet
- General Arrangement Drawing
- Fabrication Drawing
- Nozzle Orientation Drawing
- Material Specification
- Welding Documentation
- Inspection and Test Plan
- Test Reports
- Material Certificates
- نقشه‌های ساخت و مونتاژ
تهیه دقیق این مدارک باعث می‌شود فرآیند ساخت، بازرسی و کنترل کیفیت بر اساس یک مرجع فنی مشخص انجام شود.
طراحی و ساخت مخازن تحت فشار
طراحی و ساخت دو مرحله مرتبط اما متفاوت هستند.
در مرحله طراحی، مشخصات فنی و الزامات ساخت مشخص می‌شوند و سپس بر اساس نقشه‌ها و مدارک مهندسی، فرآیند ساخت انجام می‌شود.
فرآیند ساخت می‌تواند شامل مراحل مختلفی مانند:
- تهیه و کنترل متریال
- برشکاری
- فرم‌دهی
- مونتاژ
- جوشکاری
- نصب نازل‌ها
- عملیات تکمیلی
- بازرسی جوش
- تست
- رنگ‌آمیزی یا پوشش‌دهی در صورت نیاز
باشد.
البته ترتیب و جزئیات این مراحل بسته به نوع مخزن و الزامات پروژه متفاوت است.
طراحی مخازن تحت فشار سفارشی
در بسیاری از پروژه‌های صنعتی، مخزن استاندارد موجود در بازار پاسخگوی نیاز فرآیند نیست.
در این شرایط، مخزن می‌تواند بر اساس نیاز پروژه طراحی شود.
برای طراحی سفارشی می‌توان مواردی مانند:
- حجم
- قطر
- طول
- فشار
- دما
- نوع سیال
- متریال
- تعداد و موقعیت نازل‌ها
- نوع ساپورت
- فضای نصب
را متناسب با نیاز پروژه تعیین کرد.
چرا طراحی مهندسی مخزن تحت فشار اهمیت دارد؟
مخزن تحت فشار تجهیزی است که باید با دقت مهندسی و مطابق الزامات فنی مربوطه طراحی و ساخته شود.
طراحی اصولی می‌تواند به موارد زیر کمک کند:
- انتخاب مناسب متریال
- تعیین مشخصات صحیح تجهیز
- کنترل ضخامت و وزن
- کاهش ریسک‌های طراحی
- هماهنگی بهتر با تجهیزات فرآیندی
- سهولت ساخت
- امکان بازرسی و تست مناسب
- افزایش قابلیت اطمینان تجهیز
- کاهش هزینه‌های ناشی از طراحی نامناسب
به همین دلیل، فرآیند طراحی باید توسط افراد و مجموعه‌های دارای دانش و تجربه مرتبط با طراحی و ساخت تجهیزات تحت فشار انجام شود.
