طراحی ماسه پاش چیست؟
ماسه پاش یا دستگاه بلاستینگ یکی از تجهیزات مورد استفاده برای تمیزکاری، آماده‌سازی و اصلاح سطح قطعات صنعتی است.
در این فرآیند، یک ماده ساینده با استفاده از جریان هوای فشرده یا در برخی سیستم‌ها روش‌های مکانیکی، با سرعت مناسب به سطح قطعه منتقل می‌شود.
برخورد ذرات ساینده با سطح می‌تواند برای کاربردهایی مانند:
- حذف زنگ‌زدگی
- حذف رنگ قدیمی
- تمیزکاری سطح
- آماده‌سازی سطح برای رنگ‌آمیزی
- ایجاد زبری کنترل‌شده
- حذف آلودگی و اکسیدها
استفاده شود.
بنابراین طراحی دستگاه ماسه پاش باید علاوه بر ظرفیت و فشار کاری، نوع ساینده، جنس و ابعاد قطعه، میزان آماده‌سازی مورد نیاز و شرایط محیطی را نیز در نظر بگیرد.
آنچه در این مقاله می‌خوانیم
دستگاه ماسه پاش چگونه کار می‌کند؟
در یک سیستم ماسه پاش تحت فشار، ساینده درون مخزن مخصوص قرار می‌گیرد.
مخزن تحت شرایط طراحی‌شده قرار گرفته و ساینده از طریق مسیر خروجی وارد جریان هوای فشرده می‌شود.
مخلوط هوا و ساینده سپس از طریق شیلنگ یا لوله انتقال به نازل می‌رسد.
در نازل، انرژی جریان برای شتاب دادن به ذرات استفاده شده و ساینده با سرعت بالا به سمت سطح قطعه هدایت می‌شود.
به صورت ساده می‌توان مسیر عملکرد را به شکل زیر نمایش داد:
کمپرسور ← تجهیزات تصفیه هوا ← مخزن ماسه پاش ← شیر کنترل ← شیلنگ ← نازل ← سطح قطعه
در طراحی واقعی، تجهیزات و آرایش اجزا بسته به نوع دستگاه و کاربرد می‌تواند متفاوت باشد.
انواع دستگاه ماسه پاش
دستگاه‌های بلاستینگ را می‌توان بر اساس ساختار و روش عملکرد به انواع مختلف تقسیم کرد.

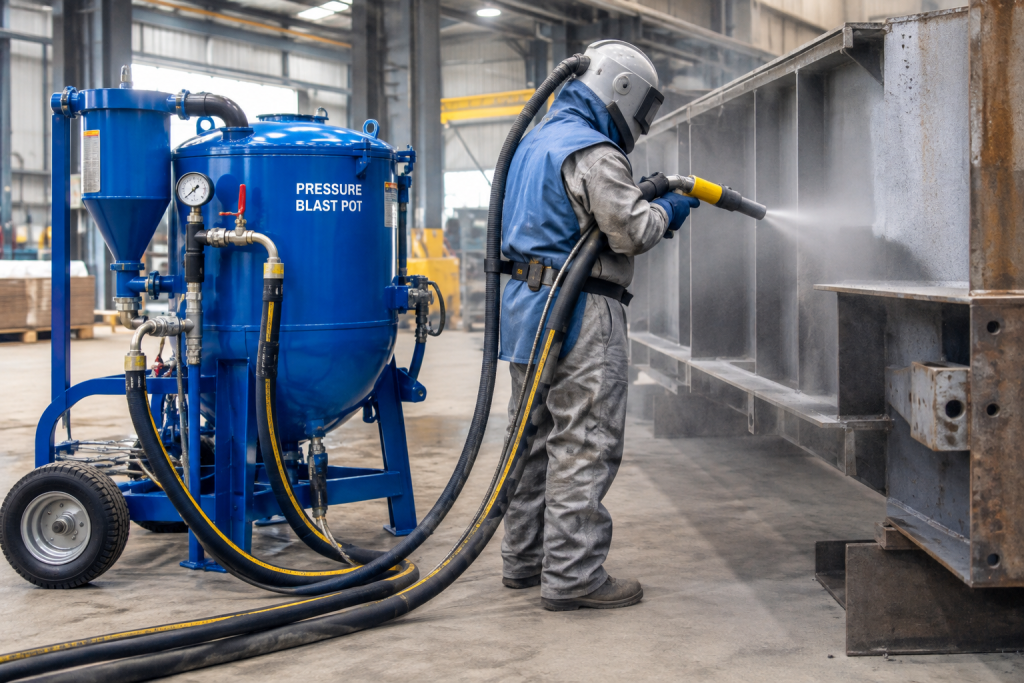

ماسه پاش تحت فشار
در این ساختار، مخزن ساینده تحت فشار قرار می‌گیرد و ساینده از طریق جریان هوای فشرده به سمت نازل هدایت می‌شود.
این سیستم برای بسیاری از کاربردهای صنعتی که به توان و نرخ پاشش مناسب نیاز دارند، استفاده می‌شود.
ماسه پاش مکشی
در سیستم مکشی، جریان هوا در نازل باعث ایجاد مکش شده و ساینده از مخزن یا محفظه به مسیر جریان وارد می‌شود.
این ساختار می‌تواند برای برخی کاربردهای سبک‌تر مورد استفاده قرار گیرد.
کابین سندبلاست
در کابین‌های بلاستینگ، عملیات پاشش داخل یک محفظه کنترل‌شده انجام می‌شود.
این ساختار برای قطعات کوچک و متوسط مناسب است و می‌تواند امکان بازیابی ساینده و کنترل بهتر آلودگی محیط را فراهم کند.
اتاق بلاستینگ
برای قطعات بزرگ، سازه‌ها یا تجهیزات صنعتی، می‌توان یک اتاق یا محفظه مخصوص عملیات بلاست طراحی کرد.
در این حالت سیستم تهویه، جمع‌آوری گردوغبار، بازیابی ساینده، روشنایی و ایمنی نیز بخش مهمی از طراحی هستند.
پارامترهای اصلی در طراحی ماسه پاش
طراحی دستگاه باید بر اساس شرایط واقعی فرآیند انجام شود.
مهم‌ترین پارامترهای طراحی عبارت‌اند از:
- نوع ساینده
- اندازه ذرات ساینده
- ظرفیت مخزن
- فشار کاری
- دبی هوای فشرده
- تعداد نازل
- قطر نازل
- جنس نازل
- طول شیلنگ
- جنس شیلنگ
- نرخ مصرف ساینده
- نوع سطح
- میزان زبری مورد نیاز
- مدت زمان عملیات
- شرایط محیطی
این پارامترها به یکدیگر وابسته‌اند و تغییر هرکدام می‌تواند روی عملکرد سیستم اثر بگذارد.
طراحی مخزن ماسه پاش
مخزن یکی از مهم‌ترین اجزای دستگاه ماسه پاش تحت فشار است.
مخزن باید برای نگهداری ساینده و تحمل شرایط فشار طراحی شود.
در طراحی مخزن مواردی مانند:
- حجم مخزن
- فشار طراحی
- دمای طراحی
- جنس متریال
- ضخامت جداره
- شکل مخزن
- اتصالات
- نازل‌های ورودی و خروجی
- دریچه شارژ
- شیر تخلیه
- سیستم تخلیه ساینده
بررسی می‌شوند.
از آنجا که مخزن تحت فشار قرار می‌گیرد، طراحی، ساخت، بازرسی و آزمون آن باید مطابق الزامات و استانداردهای مربوط به تجهیزات تحت فشار انجام شود.
برای همین، در پروژه‌های صنعتی بهتر است طراحی مخزن توسط مهندس متخصص تجهیزات تحت فشار انجام شده و الزامات ساخت و بازرسی از ابتدای پروژه مشخص شوند.
انتخاب ساینده در طراحی ماسه پاش
اگرچه اصطلاح «ماسه پاش» رایج است، اما در بسیاری از کاربردهای صنعتی از مواد ساینده مختلف استفاده می‌شود.
برخی ساینده‌های متداول عبارت‌اند از:
- گارنت
- اکسید آلومینیوم
- ساچمه فولادی
- گریت فولادی
- شیشه خردشده
- مواد معدنی مخصوص بلاست
انتخاب ساینده به جنس قطعه، نوع آلودگی، سطح مورد نظر و فرآیند بعدی بستگی دارد.
برای مثال، ساینده‌های مختلف از نظر سختی، شکل ذرات، چگالی و قابلیت بازیابی با یکدیگر تفاوت دارند.
بنابراین انتخاب ساینده باید همزمان با طراحی سیستم پاشش انجام شود.
طراحی سیستم هوای فشرده ماسه پاش
هوای فشرده یکی از مهم‌ترین بخش‌های سیستم بلاستینگ است.
کمپرسور باید بتواند دبی و فشار مورد نیاز سیستم را تأمین کند.
اما ظرفیت کمپرسور به تنهایی معیار کافی نیست.
باید کل مسیر شامل:
کمپرسور ← افترکولر ← مخزن ← فیلتر ← تجهیزات هوای فشرده ← ماسه پاش
بررسی شود.
وجود رطوبت بیش از حد در هوای فشرده می‌تواند باعث مشکلاتی مانند گرفتگی مسیر ساینده، کاهش کیفیت عملیات و ایجاد اختلال در عملکرد تجهیزات شود.
به همین دلیل، انتخاب تجهیزات تصفیه هوا و مدیریت رطوبت باید بخشی از طراحی سیستم باشد.
برای این بخش می‌توان مقاله طراحی مهندسی کمپرسور و طراحی درایر صنعتی را به صورت داخلی لینک کرد.
فشار کاری ماسه پاش
فشار هوای مورد استفاده یکی از پارامترهای مؤثر بر سرعت ذرات و عملکرد فرآیند است.
اما فشار بالاتر الزاماً برای تمام کاربردها مناسب نیست.
فشار مناسب باید با توجه به:
- نوع ساینده
- اندازه ذرات
- جنس سطح
- نوع آلودگی
- میزان زبری مورد نیاز
- قطر نازل
- ظرفیت کمپرسور
تعیین شود.
استفاده از فشار نامناسب می‌تواند باعث افزایش مصرف ساینده، آسیب به سطح یا کاهش راندمان عملیات شود.
انتخاب نازل ماسه پاش

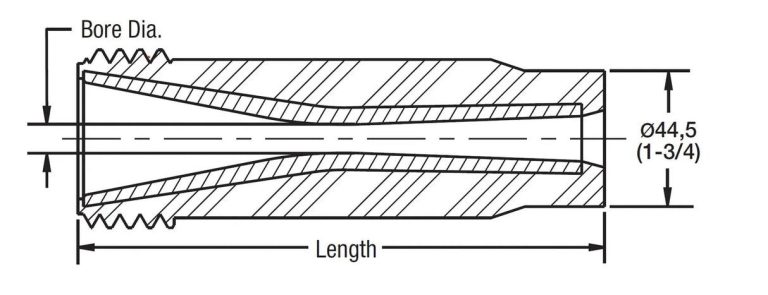

نازل یکی از مهم‌ترین اجزای سیستم بلاستینگ است؛ زیرا شکل و اندازه دهانه آن بر سرعت و الگوی خروجی ساینده تأثیر مستقیم دارد.
در انتخاب نازل باید مواردی مانند:
- قطر داخلی
- طول نازل
- جنس
- شکل دهانه
- فشار کاری
- نوع ساینده
- میزان سایش
بررسی شوند.
نازل‌های مورد استفاده برای مواد ساینده باید مقاومت مناسبی در برابر سایش داشته باشند.
موادی مانند کاربید تنگستن یا کاربید بور در برخی کاربردها برای افزایش عمر نازل مورد استفاده قرار می‌گیرند.
طراحی سیستم انتقال ساینده
مسیر انتقال ساینده باید طوری طراحی شود که جریان مواد با حداقل گرفتگی و افت عملکرد انجام شود.
اجزای این مسیر می‌توانند شامل:
- شیر ساینده
- شیلنگ
- لوله انتقال
- اتصالات
- نازل
- سیستم کنترل جریان
باشند.
در طراحی مسیر باید طول شیلنگ، قطر داخلی، تعداد خم‌ها و جنس آن بررسی شود.
استفاده از شیلنگ نامناسب یا دارای قطر ناکافی می‌تواند باعث افت فشار و کاهش عملکرد دستگاه شود.
طراحی شیر کنترل ساینده
شیر کنترل وظیفه تنظیم مقدار ساینده واردشده به جریان هوا را بر عهده دارد.
اگر میزان ساینده بیش از حد باشد، ممکن است جریان هوا برای شتاب دادن مناسب ذرات کافی نباشد.
اگر مقدار ساینده بسیار کم باشد نیز ظرفیت عملیات کاهش پیدا می‌کند.
بنابراین طراحی سیستم کنترل باید امکان تنظیم پایدار و متناسب با شرایط کاری را فراهم کند.
طراحی سیستم تخلیه و شارژ ساینده
دستگاه باید امکان پر کردن مخزن و تخلیه ساینده باقی‌مانده را به شکل ایمن فراهم کند.
برای این منظور می‌توان از:
- دریچه شارژ
- شیر تخلیه
- دریچه بازرسی
- سیستم کنترل فشار
- مسیر تخلیه ساینده
استفاده کرد.
در دستگاه‌های صنعتی، دسترسی مناسب برای سرویس و تمیزکاری نیز باید در طراحی لحاظ شود.
کنترل گردوغبار در سیستم ماسه پاش
در عملیات بلاستینگ، گردوغبار حاصل از خرد شدن ساینده و جدا شدن آلودگی‌های سطحی می‌تواند یکی از چالش‌های اصلی باشد.
در کابین‌ها و اتاق‌های بلاست، طراحی سیستم تهویه و جمع‌آوری گردوغبار اهمیت زیادی دارد.
این سیستم می‌تواند شامل:
- فن
- کانال
- فیلتر
- غبارگیر
- سیکلون در برخی کاربردها
- سیستم جمع‌آوری ساینده
باشد.
ظرفیت تهویه باید بر اساس حجم فضای کاری، نرخ تولید گردوغبار و نوع فرآیند تعیین شود.
بازیابی ساینده در سیستم بلاستینگ
در سیستم‌های صنعتی، بازیابی ساینده می‌تواند مصرف مواد را کاهش دهد و مدیریت ضایعات را ساده‌تر کند.
در یک سیستم بازیابی ممکن است از تجهیزات زیر استفاده شود:
- کف جمع‌آوری ساینده
- نوار یا اسکرو کانوایر
- الواتور
- سرند
- جداکننده
- مخزن ذخیره ساینده
این سیستم به‌خصوص در اتاق‌های بلاستینگ بزرگ اهمیت دارد.
در این نوع پروژه‌ها، طراحی ماسه پاش دیگر محدود به خود دستگاه نیست و باید کل سیستم بلاستینگ به صورت یکپارچه طراحی شود.
طراحی سازه و شاسی دستگاه ماسه پاش
شاسی باید وزن مخزن، ساینده و تجهیزات جانبی را تحمل کند.
در طراحی شاسی باید موارد زیر بررسی شوند:
- وزن مخزن
- وزن ساینده
- مرکز جرم
- بارهای وارد بر پایه‌ها
- لرزش
- محل نصب تجهیزات
- قابلیت جابه‌جایی
- نقاط اتصال
در دستگاه‌های قابل حمل، طراحی چرخ‌ها، دسته یا شاسی حمل نیز باید متناسب با وزن کل دستگاه انجام شود.
تجهیزات ایمنی ماسه پاش
از آنجا که ماسه پاش تحت فشار کار می‌کند، ایمنی باید بخش جدایی‌ناپذیر طراحی باشد.
بسته به نوع سیستم، تجهیزات ایمنی می‌توانند شامل:
- شیر اطمینان
- گیج فشار
- شیر قطع اضطراری
- سیستم تخلیه فشار
- اتصالات مناسب فشار
- کنترل از راه دور
- سیستم Deadman
- حفاظ و تجهیزات فردی
باشند.
سیستم Deadman باعث می‌شود در صورت رها کردن کنترل توسط اپراتور، جریان بلاست متوقف شود.
در پروژه‌های صنعتی، طراحی سیستم کنترل و ایمنی باید از مرحله طراحی اولیه در نظر گرفته شود.
کاربردهای دستگاه ماسه پاش صنعتی
دستگاه‌های بلاستینگ در صنایع و فرآیندهای مختلف مورد استفاده قرار می‌گیرند.
از جمله:
- ساخت و تعمیر ماشین‌آلات
- صنایع فولاد
- سازه‌های فلزی
- مخازن صنعتی
- خطوط تولید
- صنایع نفت و گاز
- تجهیزات نیروگاهی
- قطعات خودرو
- آماده‌سازی قطعات برای رنگ‌آمیزی
- تعمیرات و بازسازی تجهیزات
نوع دستگاه و سیستم پاشش باید متناسب با اندازه قطعه و حجم عملیات انتخاب شود.
طراحی ماسه پاش برای قطعات مختلف
نوع قطعه تأثیر مستقیمی بر طراحی سیستم دارد.
قطعات کوچک
برای قطعات کوچک، کابین بلاستینگ می‌تواند گزینه مناسبی باشد.
قطعات متوسط
می‌توان از کابین‌های بزرگ‌تر یا سیستم‌های نیمه‌اتوماتیک استفاده کرد.
قطعات بزرگ
برای مخازن، سازه‌های فلزی و تجهیزات بزرگ، معمولاً اتاق بلاست یا سیستم‌های متحرک و تخصصی مورد نیاز است.
بنابراین پیش از طراحی باید ابعاد و وزن قطعات و نحوه ورود و خروج آنها از سیستم مشخص شود.
مراحل طراحی و ساخت ماسه پاش صنعتی
فرآیند طراحی و ساخت دستگاه می‌تواند شامل مراحل زیر باشد:
۱. بررسی نیاز پروژه
نوع قطعه، نوع ساینده، ظرفیت کاری و کیفیت سطح مورد نظر مشخص می‌شود.
۲. انتخاب ساختار
نوع ماسه پاش، کابین، اتاق بلاست یا سیستم تحت فشار تعیین می‌شود.
۳. تعیین مشخصات فرآیندی
فشار، دبی هوا، تعداد نازل‌ها، ظرفیت مخزن و نرخ مصرف ساینده تعیین می‌شوند.
۴. طراحی مخزن و اجزای مکانیکی
مخزن، شاسی، خطوط انتقال، شیرها و اتصالات طراحی می‌شوند.
۵. طراحی سیستم هوای فشرده
کمپرسور و تجهیزات تصفیه و انتقال هوا متناسب با نیاز انتخاب می‌شوند.
۶. طراحی سیستم تهویه و غبارگیری
در کابین و اتاق بلاست، سیستم تهویه و جمع‌آوری گردوغبار طراحی می‌شود.
۷. تهیه نقشه‌های ساخت
نقشه‌های ساخت، مونتاژ و جزئیات تجهیزات تهیه می‌شوند.
۸. ساخت و مونتاژ
قطعات ساخته و تجهیزات مکانیکی و کنترلی نصب می‌شوند.
۹. تست و راه‌اندازی
عملکرد سیستم، فشار، جریان ساینده، نازل، کنترل‌ها و تجهیزات ایمنی بررسی می‌شوند.
مدارک مهندسی مورد نیاز
در پروژه‌های صنعتی می‌توان مدارک زیر را تهیه کرد:
- General Arrangement
- نقشه مخزن
- نقشه شاسی
- نقشه لوله‌کشی و مسیر هوا
- نقشه سیستم ساینده
- P&ID در سیستم‌های پیچیده
- نقشه مونتاژ
- BOM
- مشخصات نازل
- مشخصات کمپرسور
- مدارک سیستم غبارگیری
- مدارک تجهیزات ایمنی
- دستورالعمل بهره‌برداری
- برنامه تعمیر و نگهداری
چرا طراحی مهندسی ماسه پاش اهمیت دارد؟
یک دستگاه ماسه پاش صنعتی باید بین چند پارامتر مهم تعادل برقرار کند:
- فشار
- دبی هوا
- مصرف ساینده
- سرعت ذرات
- کیفیت سطح
- ظرفیت عملیاتی
- استهلاک تجهیزات
- ایمنی
طراحی نامناسب می‌تواند باعث مصرف بالای ساینده، کاهش کیفیت سطح، افت فشار، گرفتگی مسیر، خرابی نازل یا افزایش هزینه تعمیرات شود.
به همین دلیل، طراحی سیستم باید پیش از ساخت و بر اساس شرایط واقعی پروژه انجام شود.
طراحی و ساخت ماسه پاش سفارشی
در صورت وجود نیاز خاص، می‌توان دستگاه ماسه پاش را متناسب با پروژه طراحی کرد.
پارامترهای قابل سفارشی‌سازی شامل:
- ظرفیت مخزن
- فشار کاری
- تعداد نازل
- ابعاد کابین
- ابعاد اتاق بلاست
- نوع ساینده
- سیستم بازیابی
- سیستم غبارگیری
- سیستم کنترل
- نحوه جابه‌جایی
- تجهیزات ایمنی
هستند.
طراحی سفارشی به‌خصوص برای کارخانه‌ها و خطوط تولیدی که حجم یا ابعاد قطعات آنها با تجهیزات استاندارد بازار سازگار نیست، اهمیت دارد.
جمع‌بندی
طراحی ماسه پاش صنعتی مجموعه‌ای از محاسبات مکانیکی، فرآیندی و ایمنی است که از تعیین نوع ساینده و شرایط سطح آغاز شده و تا طراحی مخزن، سیستم هوای فشرده، نازل، مسیر انتقال ساینده، سیستم غبارگیری و تجهیزات ایمنی ادامه پیدا می‌کند.
در دستگاه‌های ساده، تمرکز اصلی بر مخزن، هوای فشرده، شیرها و نازل است؛ اما در سیستم‌های بزرگ‌تر مانند اتاق‌های بلاست، طراحی باید کل فرآیند شامل تهویه، جمع‌آوری گردوغبار، بازیابی ساینده و سیستم کنترل را در بر بگیرد.
در نتیجه، طراحی مهندسی پیش از ساخت ماسه پاش می‌تواند به افزایش راندمان، کاهش مصرف ساینده، بهبود کیفیت آماده‌سازی سطح و افزایش ایمنی سیستم کمک کند.
