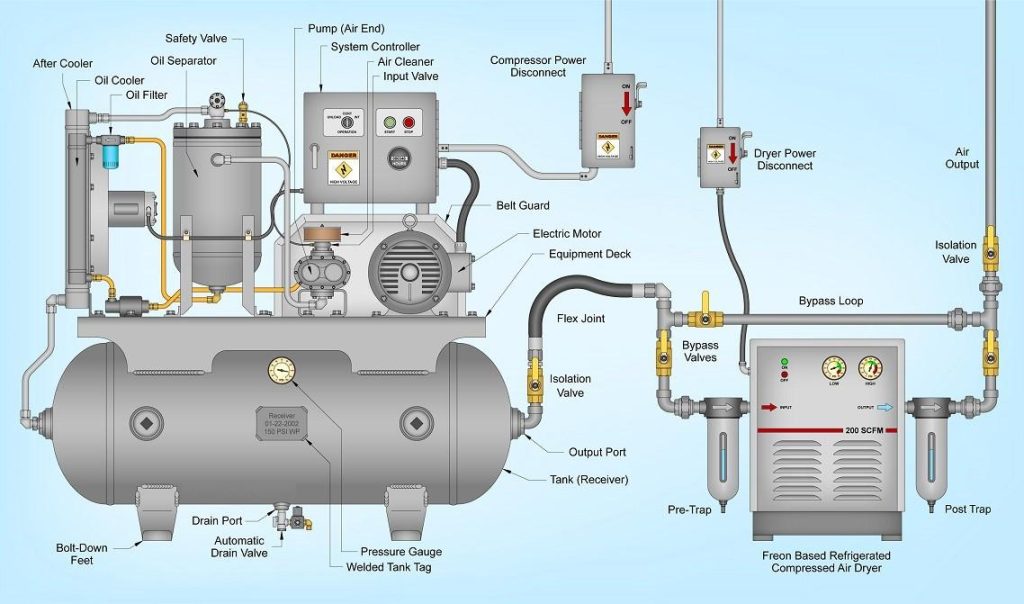

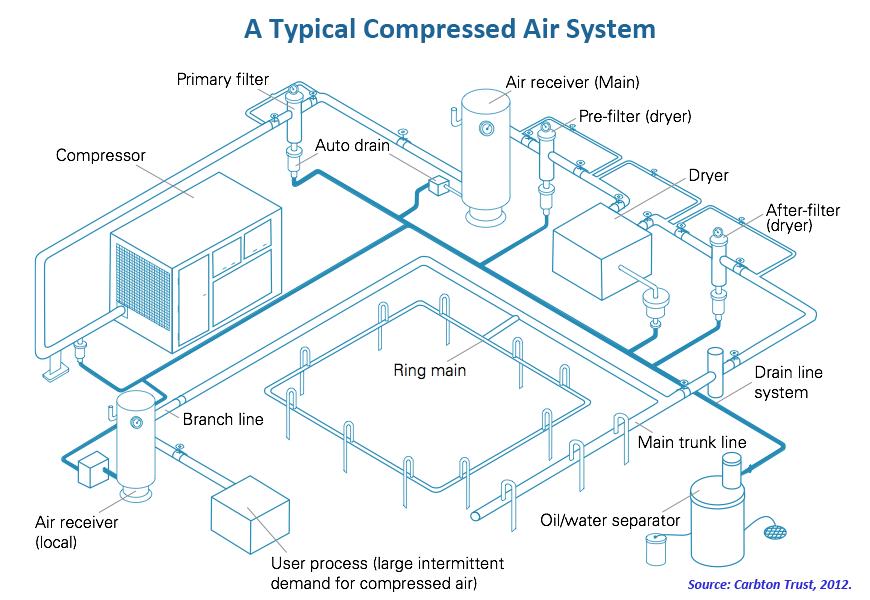

هوای فشرده خروجی از کمپرسور معمولاً حاوی مقداری رطوبت و بخار آب است. وجود این رطوبت در بسیاری از سیستم‌های صنعتی می‌تواند باعث خوردگی تجهیزات، آسیب به خطوط انتقال، اختلال در عملکرد تجهیزات پنوماتیک و کاهش کیفیت محصول نهایی شود.

به همین دلیل، طراحی درایر یکی از بخش‌های مهم در طراحی و اجرای سیستم‌های هوای فشرده به شمار می‌رود.

انتخاب درایر مناسب تنها بر اساس ظرفیت کمپرسور انجام نمی‌شود. عواملی مانند دبی هوای فشرده، فشار کاری، دمای ورودی، دمای محیط، میزان رطوبت، نقطه شبنم مورد نیاز و شرایط بهره‌برداری باید در فرآیند طراحی مورد بررسی قرار گیرند.

درایر هوای فشرده چیست؟

درایر یا خشک‌کن هوای فشرده تجهیزی است که برای کاهش رطوبت موجود در هوای فشرده مورد استفاده قرار می‌گیرد.

هوای خروجی کمپرسور می‌تواند حاوی مقدار قابل توجهی بخار آب باشد. هنگامی که این هوا در خطوط انتقال یا تجهیزات مصرف‌کننده سرد می‌شود، بخشی از بخار آب می‌تواند به مایع تبدیل شود.

درایر با استفاده از روش‌های مختلف، میزان رطوبت هوا را کاهش می‌دهد تا هوای فشرده با کیفیت مورد نیاز فرآیند در اختیار مصرف‌کننده قرار گیرد.

نکته: نوع درایر باید بر اساس کیفیت هوای مورد نیاز انتخاب شود؛ زیرا همه کاربردهای صنعتی به یک میزان خشک بودن هوا نیاز ندارند.

چرا استفاده از درایر در سیستم هوای فشرده اهمیت دارد؟

وجود رطوبت در سیستم هوای فشرده می‌تواند پیامدهای مختلفی داشته باشد. از مهم‌ترین مشکلات ناشی از رطوبت می‌توان به موارد زیر اشاره کرد:

• خوردگی لوله‌ها و تجهیزات
• کاهش عمر تجهیزات پنوماتیک
• خرابی یا اختلال در عملکرد شیرها و عملگرها
• کاهش کیفیت هوای مورد استفاده در فرآیند
• ایجاد آب در خطوط انتقال
• آسیب به ابزارهای دقیق
• افزایش هزینه تعمیر و نگهداری
• ایجاد مشکل در فرآیندهای حساس تولید

در برخی صنایع مانند صنایع غذایی، دارویی، الکترونیک و فرآیندهای حساس، کنترل کیفیت هوای فشرده اهمیت بیشتری پیدا می‌کند و انتخاب سیستم خشک‌کن مناسب باید با دقت بیشتری انجام شود.

انواع درایر هوای فشرده

درایرهای مورد استفاده در صنایع دارای ساختارها و روش‌های عملکرد متفاوتی هستند. دو گروه اصلی که در بسیاری از پروژه‌های صنعتی مورد استفاده قرار می‌گیرند عبارت‌اند از:

• درایر تبریدی
• درایر جذبی

انتخاب بین این دو نوع باید بر اساس نیاز واقعی سیستم و نقطه شبنم مورد نیاز انجام شود.

درایر تبریدی

درایر تبریدی با کاهش دمای هوای فشرده، بخشی از بخار آب موجود در آن را به مایع تبدیل کرده و سپس آب جداشده را از سیستم خارج می‌کند.

این نوع درایر برای بسیاری از کاربردهای عمومی صنعتی گزینه مناسبی است؛ به‌خصوص زمانی که نیاز به نقطه شبنم بسیار پایین وجود نداشته باشد.

از مزایای معمول درایرهای تبریدی می‌توان به موارد زیر اشاره کرد:

• ساختار نسبتاً ساده
• بهره‌برداری آسان
• هزینه مناسب‌تر در بسیاری از کاربردها
• مناسب برای بسیاری از سیستم‌های عمومی هوای فشرده
• نیاز کمتر به مواد جاذب

با این حال، انتخاب ظرفیت و مشخصات درایر باید بر اساس شرایط واقعی کار انجام شود.

درایر جذبی

درایر جذبی با استفاده از مواد جاذب رطوبت، میزان بسیار بیشتری از رطوبت هوای فشرده را حذف می‌کند.

این نوع درایر در کاربردهایی استفاده می‌شود که دستیابی به نقطه شبنم پایین‌تر اهمیت دارد.

درایرهای جذبی می‌توانند بر اساس روش بازسازی ماده جاذب نیز به انواع مختلفی تقسیم شوند؛ از جمله:

• Heatless
• Heated
• Blower Purge

انتخاب روش مناسب بازسازی به ظرفیت سیستم، نقطه شبنم مورد نیاز، مصرف انرژی و شرایط پروژه بستگی دارد.

مخازن تحت فشار از تجهیزات مهم در بسیاری از صنایع هستند و برای ذخیره یا نگهداری سیالات و گازها در فشارهایی متفاوت از فشار محیط مورد استفاده قرار می‌گیرند.

این تجهیزات در صنایعی مانند نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع غذایی، دارویی، هوای فشرده، صنایع شیمیایی و بسیاری از واحدهای تولیدی کاربرد دارند.

طراحی یک مخزن تحت فشار صرفاً به تعیین ابعاد و انتخاب ضخامت ورق محدود نمی‌شود. در یک طراحی مهندسی مناسب، عواملی مانند فشار و دمای طراحی، نوع سیال، جنس متریال، خوردگی، هندسه مخزن، نازل‌ها، اتصالات، بارهای وارد بر مخزن، الزامات ساخت و روش‌های تست باید مورد بررسی قرار گیرند.

به همین دلیل، طراحی مخازن تحت فشار باید بر اساس الزامات مهندسی و استانداردهای مرتبط با پروژه انجام شود.

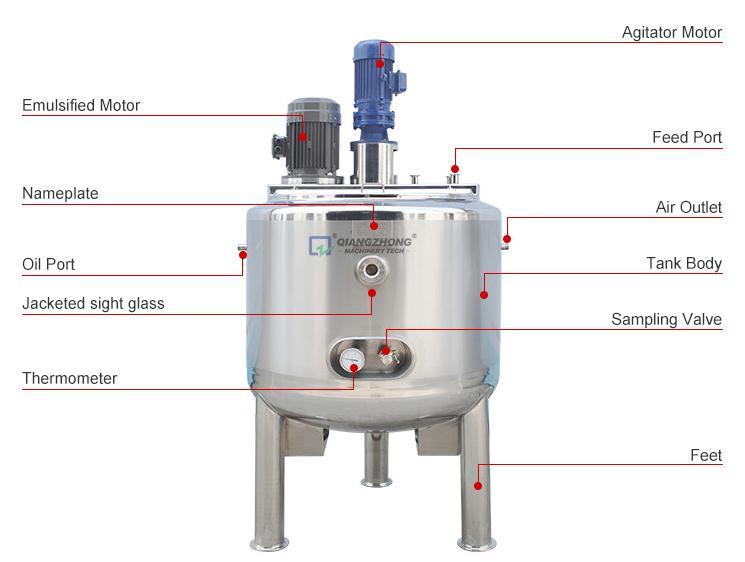

مخزن تحت فشار چیست؟

مخزن تحت فشار محفظه‌ای است که برای نگهداری یک سیال یا گاز در فشار داخلی یا خارجی مشخص طراحی می‌شود.

این مخازن می‌توانند در شکل‌ها و ابعاد مختلف ساخته شوند و با توجه به کاربرد پروژه، دارای اجزایی مانند موارد زیر باشند:

• پوسته استوانه‌ای
• عدسی یا Head
• نازل‌ها
• فلنج‌ها
• دریچه‌های بازدید
• پایه‌ها و ساپورت‌ها
• تجهیزات اندازه‌گیری
• شیرهای ایمنی
• اتصالات فرآیندی

شکل و ساختار مخزن باید متناسب با شرایط فرآیندی و الزامات طراحی انتخاب شود.

کاربرد مخازن تحت فشار در صنایع

مخازن تحت فشار در فرآیندهای مختلف صنعتی کاربرد دارند.

برخی از کاربردهای رایج عبارت‌اند از:

• مخازن هوای فشرده
• مخازن گاز
• مخازن فرآیندی
• Separatorها
• مخازن ذخیره سیالات
• مخازن مواد شیمیایی
• تجهیزات صنایع نفت و گاز
• تجهیزات پتروشیمی
• صنایع غذایی و دارویی
• سیستم‌های تولید و توزیع هوای فشرده

با توجه به نوع کاربرد، شرایط طراحی و الزامات ساخت هر مخزن می‌تواند متفاوت باشد.

پارامترهای اصلی در طراحی مخازن تحت فشار

پیش از شروع محاسبات، اطلاعات طراحی باید به‌صورت دقیق مشخص شوند.

مهم‌ترین پارامترهای مورد نیاز عبارت‌اند از:

فشار طراحی

فشار طراحی یکی از مهم‌ترین ورودی‌های محاسبات مخزن است و باید متناسب با شرایط فرآیند و الزامات طراحی تعیین شود.

دمای طراحی

حداقل و حداکثر دمای طراحی نیز باید مشخص شود؛ زیرا خواص مکانیکی مواد و الزامات طراحی می‌توانند در دماهای مختلف تغییر کنند.

نوع سیال

نوع سیال داخل مخزن از نظر خواص فیزیکی و شیمیایی اهمیت زیادی دارد.

برای مثال، خورندگی سیال می‌تواند بر انتخاب متریال و مقدار خوردگی مجاز تأثیر بگذارد.

حجم مخزن

حجم مورد نیاز بر اساس فرآیند، میزان ذخیره‌سازی یا وظیفه تجهیز تعیین می‌شود.

جنس متریال

انتخاب جنس بدنه، عدسی‌ها و سایر اجزا باید بر اساس شرایط کاری و الزامات طراحی انجام شود.

میزان خوردگی مجاز

در پروژه‌هایی که سیال یا محیط کاری خورنده است، موضوع Corrosion Allowance باید در طراحی لحاظ شود.

محاسبات مهندسی مخازن تحت فشار

محاسبات مهندسی بخش اصلی فرآیند طراحی مخزن تحت فشار را تشکیل می‌دهند.

بسته به نوع مخزن و استاندارد مورد استفاده، محاسبات می‌توانند بخش‌های مختلفی را شامل شوند.

از جمله:

• محاسبه ضخامت پوسته
• محاسبه ضخامت عدسی‌ها
• بررسی نازل‌ها
• بررسی فلنج‌ها
• بررسی پایه‌ها و ساپورت‌ها
• بررسی فشار داخلی
• بررسی فشار خارجی در صورت وجود
• بررسی خوردگی
• بررسی تنش‌ها
• بررسی بارهای وارد بر مخزن
• بررسی شرایط دمایی

هدف از این محاسبات، تعیین مشخصات مناسب برای ساخت تجهیز و اطمینان از تطابق طراحی با الزامات فنی پروژه است.

محاسبه ضخامت پوسته مخزن

ضخامت پوسته یکی از مهم‌ترین پارامترهای طراحی مخزن است.

ضخامت مورد نیاز به عواملی مانند:

• فشار طراحی
• قطر مخزن
• جنس متریال
• دمای طراحی
• تنش مجاز
• راندمان اتصال جوشی
• خوردگی مجاز

وابسته است.

بنابراین نمی‌توان برای تمام مخازن تحت فشار یک ضخامت ثابت تعیین کرد.

در طراحی واقعی، محاسبات باید بر اساس هندسه واقعی، شرایط طراحی و استاندارد مورد استفاده انجام شود.

طراحی عدسی یا Head مخزن

عدسی‌ها بخش مهمی از مخزن تحت فشار هستند و می‌توانند با هندسه‌های مختلف طراحی شوند.

از جمله شکل‌های رایج می‌توان به:

• Ellipsoidal Head
• Torispherical Head
• Hemispherical Head
• Flat Head

اشاره کرد.

انتخاب نوع Head به عواملی مانند فشار، قطر، حجم، فضای نصب، هزینه ساخت و الزامات فرآیندی بستگی دارد.

طراحی نازل‌ها و اتصالات

نازل‌ها محل اتصال مخزن به تجهیزات و خطوط فرآیندی هستند.

به همین دلیل، طراحی آنها فقط به تعیین قطر اتصال محدود نمی‌شود.

مواردی مانند:

• قطر نازل
• موقعیت نازل
• نوع اتصال
• ضخامت
• تقویت اطراف نازل
• بارهای واردشده از لوله‌کشی

باید بررسی شوند.

این موضوع به‌خصوص در پروژه‌هایی که مخزن به شبکه‌های پایپینگ متصل است اهمیت بیشتری پیدا می‌کند.

بررسی ساپورت و پایه مخزن

مخزن باید به‌گونه‌ای ساپورت شود که وزن تجهیز و بارهای واردشده را به شکل مناسب تحمل کند.

نوع ساپورت به شکل و موقعیت مخزن بستگی دارد.

برخی از انواع رایج عبارت‌اند از:

• Saddle Support
• Skirt Support
• Leg Support
• Lug Support

انتخاب نوع مناسب ساپورت و طراحی آن باید بر اساس وزن مخزن، شرایط نصب، بارهای محیطی و الزامات پروژه انجام شود.

طراحی فیدر میکسر صنعتی شامل تعیین ظرفیت، انتخاب نوع سیستم اختلاط، طراحی اوگر و مخزن، محاسبه توان، سیستم توزین و تخلیه و تهیه مدارک مهندسی برای ساخت دستگاه است.

طراحی فیدر میکسر چیست؟

فیدر میکسر یکی از ماشین‌آلات مهم در واحدهای دامداری و مجموعه‌های تولید خوراک دام است که برای اندازه‌گیری، مخلوط‌کردن و توزیع یکنواخت اجزای جیره غذایی مورد استفاده قرار می‌گیرد.

در سیستم‌های TMR یا Total Mixed Ration، اجزای مختلف جیره مانند علوفه، سیلاژ، یونجه، کاه، غلات، کنسانتره، مکمل‌های معدنی و ویتامینی و برخی افزودنی‌ها در نسبت مشخص با یکدیگر مخلوط می‌شوند.

در چنین سیستمی، عملکرد فیدر میکسر تنها به حجم مخزن محدود نیست؛ بلکه شکل مخزن، هندسه اوگر، سرعت چرخش، توان محرک، ترتیب بارگیری، میزان پرشدگی و نحوه تخلیه همگی بر کیفیت اختلاط تأثیر دارند. منابع دانشگاهی نیز بر اهمیت یکنواختی TMR، ترتیب بارگیری و تنظیم زمان اختلاط تأکید می‌کنند.

بنابراین طراحی فیدر میکسر باید بر اساس نوع خوراک، ظرفیت مورد نیاز، شرایط بهره‌برداری و روش بارگیری و تخلیه انجام شود.

فیدر میکسر چگونه کار می‌کند؟

عملکرد فیدر میکسر را می‌توان به چند مرحله اصلی تقسیم کرد:

1. ورود مواد اولیه به مخزن
2. توزین مواد بر اساس جیره تعیین‌شده
3. انتقال و گردش خوراک توسط اوگر یا سیستم اختلاط
4. خرد شدن یا جداسازی کلوخه‌های علوفه در صورت نیاز
5. مخلوط شدن یکنواخت مواد
6. انتقال مخلوط به قسمت تخلیه
7. توزیع خوراک در محل مصرف

در مدل‌های TMR، هدف این است که مواد مختلف با نسبت تعیین‌شده در سراسر مخلوط توزیع شوند تا دام‌ها هنگام مصرف، ترکیب نسبتاً یکنواختی از جیره دریافت کنند.

انواع فیدر میکسر از نظر سیستم اختلاط

یکی از اولین تصمیمات در طراحی فیدر میکسر، انتخاب نوع سیستم اختلاط است.

به‌طور کلی فیدر میکسرها را می‌توان بر اساس آرایش سیستم اختلاط به مدل‌های مختلفی تقسیم کرد.

فیدر میکسر عمودی

در فیدر میکسر عمودی، یک یا چند اوگر عمودی وظیفه جابه‌جایی و گردش مواد درون مخزن را بر عهده دارند.

این مدل برای جیره‌هایی که شامل علوفه و مواد فیبری هستند، کاربرد زیادی دارد و در برخی طراحی‌ها امکان پردازش علوفه بلند نیز در نظر گرفته می‌شود.

در مدل‌های عمودی، هندسه اوگر، تعداد تیغه‌ها، سرعت چرخش و فاصله آن با بدنه از پارامترهای مهم طراحی هستند.

فیدر میکسر افقی

در مدل افقی، اوگر یا شفت‌های اختلاط در راستای افقی داخل مخزن قرار می‌گیرند.

حرکت مواد در این سیستم با استفاده از پره‌ها، پدل‌ها یا ریبون‌ها انجام می‌شود.

این ساختار می‌تواند برای برخی جیره‌ها و کاربردهای خاص، به‌خصوص در سیستم‌های ثابت و خطوط تولید خوراک، گزینه مناسبی باشد.

فیدر میکسر تک اوگر و دو اوگر

در طراحی فیدر میکسر، تعداد اوگرها نیز بر اساس ظرفیت، نوع مواد و نحوه گردش خوراک تعیین می‌شود.

فیدر میکسرهای عمودی می‌توانند دارای یک، دو یا چند اوگر باشند و مدل‌های افقی نیز بسته به طراحی از چند محور اختلاط استفاده می‌کنند.

انتخاب بین این ساختارها باید بر اساس ظرفیت، نوع خوراک، توان قابل تأمین، فضای نصب و روش بهره‌برداری انجام شود.

کانوایر یا سیستم انتقال مواد یکی از تجهیزات پرکاربرد در خطوط تولید، کارخانه‌ها، انبارها، معادن، صنایع غذایی، کشاورزی و بسیاری از فرآیندهای صنعتی است.

وظیفه اصلی کانوایر، انتقال پیوسته یا مرحله‌ای مواد و محصولات بین دو یا چند نقطه است؛ اما طراحی یک کانوایر صنعتی صرفاً به انتخاب تسمه و موتور محدود نمی‌شود.

طول مسیر، ظرفیت انتقال، نوع ماده، وزن مواد، زاویه انتقال، سرعت حرکت، شرایط محیطی، نحوه بارگیری و تخلیه و فضای موجود، همگی در طراحی سیستم انتقال مواد مؤثر هستند.

به همین دلیل، طراحی کانوایر باید بر اساس مشخصات واقعی پروژه انجام شود تا سیستم انتقال علاوه بر ظرفیت مورد نیاز، از نظر استحکام، مصرف انرژی، قابلیت تعمیر و نگهداری و ایمنی نیز عملکرد مناسبی داشته باشد.

کانوایر چگونه کار می‌کند؟

ساختار کلی یک سیستم کانوایر شامل یک مسیر انتقال، سازه نگهدارنده، سیستم محرک و اجزای هدایت و کنترل مواد است.

بسته به نوع کانوایر، سیستم انتقال می‌تواند توسط:

• تسمه
• زنجیر
• رولر
• اسکرو یا ماردون
• نوار فلزی
• غلتک
• تجهیزات مغناطیسی یا پنوماتیکی در کاربردهای خاص

انجام شود.

در یک سیستم استاندارد، ماده از نقطه بارگیری وارد کانوایر شده و پس از طی مسیر مشخص، در نقطه تخلیه از سیستم خارج می‌شود.

طراحی مناسب باید باعث شود حرکت مواد در طول مسیر با حداقل توقف، ریزش، گیرکردن و اتلاف انرژی انجام شود.

انواع کانوایر صنعتی

یکی از مهم‌ترین مراحل طراحی، انتخاب نوع مناسب کانوایر است.

نوع ماده، ظرفیت انتقال، مسیر حرکت و شرایط محیطی تعیین می‌کنند که کدام ساختار برای پروژه مناسب‌تر باشد.

کانوایر تسمه‌ای یا Belt Conveyor

کانوایر تسمه‌ای یکی از رایج‌ترین سیستم‌های انتقال مواد است.

در این سیستم، تسمه روی رولیک‌ها یا سطح نگهدارنده حرکت کرده و مواد را از نقطه بارگیری به نقطه تخلیه منتقل می‌کند.

کانوایر تسمه‌ای می‌تواند برای انتقال:

• مواد معدنی
• محصولات کشاورزی
• قطعات صنعتی
• بسته‌ها
• مواد فله
• مواد غذایی

مورد استفاده قرار گیرد.

طول، عرض تسمه، سرعت حرکت، نوع رولیک، ظرفیت و توان موتور از پارامترهای اصلی طراحی آن هستند.

کانوایر زنجیری

در کانوایر زنجیری، انتقال نیرو و حرکت مواد توسط زنجیر یا مجموعه‌ای از زنجیرها انجام می‌شود.

این نوع کانوایر برای کاربردهایی که وزن مواد زیاد است یا نیاز به ساختار مقاوم وجود دارد، می‌تواند گزینه مناسبی باشد.

در طراحی آن باید مواردی مانند:

• نوع زنجیر
• گام زنجیر
• تعداد رشته‌ها
• چرخ‌زنجیر
• سرعت
• بار وارد بر زنجیر
• توان موتور

بررسی شوند.

کانوایر رولیکی

کانوایر رولیکی از تعدادی رولر تشکیل می‌شود که محصول روی آنها حرکت می‌کند.

این نوع سیستم در خطوط بسته‌بندی، انبارداری، لجستیک و انتقال قطعات و محصولات با سطح نسبتاً مناسب کاربرد زیادی دارد.

کانوایر رولیکی می‌تواند به صورت:

• ثقلی
• موتوردار
• زنجیری
• رولیکی با انتقال مستقیم

طراحی شود.

کانوایر اسکرو یا ماردون

کانوایر اسکرو برای انتقال مواد فله‌ای از طریق یک مارپیچ دوار داخل محفظه استفاده می‌شود.

این نوع کانوایر در صنایع مختلف برای انتقال موادی مانند پودر، دانه، گرانول و برخی مواد فله کاربرد دارد.

در طراحی اسکرو کانوایر، پارامترهایی مانند:

• قطر ماردون
• گام
• سرعت چرخش
• طول مسیر
• زاویه نصب
• نوع ماده
• چگالی ماده
• ظرفیت انتقال

اهمیت دارند.

طراحی نادرست می‌تواند باعث افزایش توان مورد نیاز، کاهش ظرفیت انتقال یا سایش بیش از حد اجزا شود.

کانوایر زنجیری تخت یا Chain Conveyor

در این ساختار، مواد روی یک سطح یا مجموعه‌ای از زنجیرهای انتقال قرار می‌گیرند.

این سیستم برای انتقال محصولات و قطعاتی که نیاز به سطح انتقال مقاوم دارند، استفاده می‌شود.

انتخاب نوع زنجیر و روش نگهداری آن باید متناسب با وزن و شرایط حرکت محصول انجام شود.

کانوایر عمودی

در بعضی خطوط تولید، انتقال مواد باید بین دو ارتفاع متفاوت انجام شود.

در این شرایط می‌توان از سیستم‌های انتقال عمودی استفاده کرد.

طراحی چنین سیستم‌هایی به دلیل وجود نیروی گرانش و تغییر ارتفاع، نیازمند بررسی دقیق‌تر مواردی مانند:

• ظرفیت
• سرعت
• نحوه مهار مواد
• توان
• سیستم ایمنی
• نحوه بارگیری و تخلیه

است.

طراحی ماسه پاش چیست؟

ماسه پاش یا دستگاه بلاستینگ یکی از تجهیزات مورد استفاده برای تمیزکاری، آماده‌سازی و اصلاح سطح قطعات صنعتی است.

در این فرآیند، یک ماده ساینده با استفاده از جریان هوای فشرده یا در برخی سیستم‌ها روش‌های مکانیکی، با سرعت مناسب به سطح قطعه منتقل می‌شود.

برخورد ذرات ساینده با سطح می‌تواند برای کاربردهایی مانند:

• حذف زنگ‌زدگی
• حذف رنگ قدیمی
• تمیزکاری سطح
• آماده‌سازی سطح برای رنگ‌آمیزی
• ایجاد زبری کنترل‌شده
• حذف آلودگی و اکسیدها

استفاده شود.

بنابراین طراحی دستگاه ماسه پاش باید علاوه بر ظرفیت و فشار کاری، نوع ساینده، جنس و ابعاد قطعه، میزان آماده‌سازی مورد نیاز و شرایط محیطی را نیز در نظر بگیرد.

دستگاه ماسه پاش چگونه کار می‌کند؟

در یک سیستم ماسه پاش تحت فشار، ساینده درون مخزن مخصوص قرار می‌گیرد.

مخزن تحت شرایط طراحی‌شده قرار گرفته و ساینده از طریق مسیر خروجی وارد جریان هوای فشرده می‌شود.

مخلوط هوا و ساینده سپس از طریق شیلنگ یا لوله انتقال به نازل می‌رسد.

در نازل، انرژی جریان برای شتاب دادن به ذرات استفاده شده و ساینده با سرعت بالا به سمت سطح قطعه هدایت می‌شود.

به صورت ساده می‌توان مسیر عملکرد را به شکل زیر نمایش داد:

کمپرسور ← تجهیزات تصفیه هوا ← مخزن ماسه پاش ← شیر کنترل ← شیلنگ ← نازل ← سطح قطعه

در طراحی واقعی، تجهیزات و آرایش اجزا بسته به نوع دستگاه و کاربرد می‌تواند متفاوت باشد.

انواع دستگاه ماسه پاش

دستگاه‌های بلاستینگ را می‌توان بر اساس ساختار و روش عملکرد به انواع مختلف تقسیم کرد.

ماسه پاش تحت فشار

در این ساختار، مخزن ساینده تحت فشار قرار می‌گیرد و ساینده از طریق جریان هوای فشرده به سمت نازل هدایت می‌شود.

این سیستم برای بسیاری از کاربردهای صنعتی که به توان و نرخ پاشش مناسب نیاز دارند، استفاده می‌شود.

ماسه پاش مکشی

در سیستم مکشی، جریان هوا در نازل باعث ایجاد مکش شده و ساینده از مخزن یا محفظه به مسیر جریان وارد می‌شود.

این ساختار می‌تواند برای برخی کاربردهای سبک‌تر مورد استفاده قرار گیرد.

کابین سندبلاست

در کابین‌های بلاستینگ، عملیات پاشش داخل یک محفظه کنترل‌شده انجام می‌شود.

این ساختار برای قطعات کوچک و متوسط مناسب است و می‌تواند امکان بازیابی ساینده و کنترل بهتر آلودگی محیط را فراهم کند.

اتاق بلاستینگ

برای قطعات بزرگ، سازه‌ها یا تجهیزات صنعتی، می‌توان یک اتاق یا محفظه مخصوص عملیات بلاست طراحی کرد.

در این حالت سیستم تهویه، جمع‌آوری گردوغبار، بازیابی ساینده، روشنایی و ایمنی نیز بخش مهمی از طراحی هستند.

مخازن ذخیره استریل و بهداشتی برای نگهداری مواد و محصولات در صنایعی استفاده می‌شوند که کنترل آلودگی، قابلیت شست‌وشو، کیفیت سطح داخلی و جلوگیری از ورود عوامل خارجی اهمیت بالایی دارد.

این مخازن در صنایع غذایی، لبنیات، نوشیدنی، دارویی، آرایشی و بهداشتی و برخی فرآیندهای زیست‌فناوری کاربرد دارند.

در طراحی چنین تجهیزاتی، تنها ظرفیت مخزن یا ضخامت ورق اهمیت ندارد؛ بلکه ساختار داخلی مخزن، نوع اتصالات، کیفیت جوش‌ها، قابلیت تخلیه کامل، نحوه شست‌وشو، تهویه، تجهیزات اندازه‌گیری و شرایط فرآیند نیز باید هم‌زمان بررسی شوند.

نکته مهم این است که عبارت «مخزن استریل» در پروژه‌ها ممکن است برای دو مفهوم متفاوت استفاده شود. برخی مخازن صرفاً برای فرآیندهای بهداشتی و Hygienic طراحی می‌شوند، در حالی که مخازن آسپتیک یا استریل واقعی به الزامات کنترل آلودگی و فرآیند استریلیزاسیون بسیار دقیق‌تری نیاز دارند. بنابراین طراحی باید بر اساس کاربرد واقعی و سطح بهداشت مورد انتظار انجام شود.

طراحی مخازن تحت فشار را می‌توان در پروژه‌هایی که مخزن تحت فشار یا خلأ قرار می‌گیرد، به‌عنوان بخشی از فرآیند طراحی در نظر گرفت.

مخازن ذخیره استیل چه کاربردی دارند؟

مخازن استیل بهداشتی با توجه به نوع محصول، ظرفیت، دما و شرایط فرآیند می‌توانند برای ذخیره یا نگهداری مواد مختلف مورد استفاده قرار گیرند.

مهم‌ترین کاربردها عبارت‌اند از:

• صنایع لبنی و تولید شیر و محصولات لبنی
• صنایع غذایی
• صنایع نوشیدنی
• صنایع دارویی
• صنایع آرایشی و بهداشتی
• صنایع شیمیایی با نیاز به سطوح تمیز و مقاوم
• صنایع زیست‌فناوری و بیوفرآیند
• ذخیره آب و محلول‌های فرآیندی
• نگهداری مواد اولیه و محصولات واسطه
• مخازن مجهز به سیستم CIP
• مخازن دارای سیستم همزن
• مخازن عایق‌کاری‌شده و ژاکت‌دار

انتخاب ساختار مخزن باید بر اساس ماهیت سیال، حساسیت محصول، روش شست‌وشو و شرایط بهره‌برداری انجام شود.

انواع مخازن ذخیره استیل

مخازن ذخیره استیل را می‌توان بر اساس ساختار و کاربرد به چند گروه تقسیم کرد:

• مخازن اتمسفریک
• مخازن کم‌فشار
• مخازن تحت خلأ
• مخازن ژاکت‌دار
• مخازن عایق‌دار
• مخازن مجهز به همزن
• مخازن ذخیره شیر و محصولات لبنی
• مخازن ذخیره مواد غذایی
• مخازن فرآیندی
• مخازن بهداشتی و Hygienic
• مخازن آسپتیک و استریل، در کاربردهای خاص

در انتخاب نوع مخزن باید مشخص شود که تجهیز صرفاً وظیفه ذخیره‌سازی دارد یا علاوه بر آن، وظایفی مانند اختلاط، گرمایش، سرمایش، نگهداری دما یا انجام بخشی از فرآیند را نیز انجام می‌دهد.

پارامترهای اصلی در طراحی مخازن ذخیره استریل

طراحی یک مخزن استیل بهداشتی باید بر اساس اطلاعات واقعی فرآیند انجام شود. مهم‌ترین پارامترهای طراحی عبارت‌اند از:

ظرفیت مخزن

ظرفیت بر اساس میزان تولید، حجم مورد نیاز برای ذخیره‌سازی، زمان ماند، تعداد دفعات پر و تخلیه و فضای مورد نیاز برای انبساط یا عملیات فرآیندی تعیین می‌شود.

برای مثال، ظرفیت مورد نیاز یک مخزن ذخیره شیر در یک کارخانه لبنی با مخزن نگهداری محلول دارویی یا مخزن مواد اولیه آرایشی می‌تواند کاملاً متفاوت باشد.

نوع محصول و سیال

ماهیت ماده داخل مخزن یکی از مهم‌ترین عوامل طراحی است.

ویژگی‌هایی مانند:

• ویسکوزیته
• خورندگی
• دمای فرآیند
• حساسیت به آلودگی
• وجود ذرات جامد
• حساسیت به اکسیژن
• حساسیت به نور
• قابلیت کف‌کردن
• نیاز به هم‌زدن

بر طراحی مخزن و تجهیزات جانبی آن تأثیر می‌گذارند.

دما و فشار کاری

باید دمای طراحی و فشار کاری مشخص شود. در برخی کاربردها مخزن در فشار اتمسفریک کار می‌کند، اما ممکن است در اثر گرمایش، سرمایش، تخلیه یا شرایط فرآیندی، فشار یا خلأ ایجاد شود.

در این شرایط طراحی سیستم‌های حفاظت در برابر فشار و خلأ اهمیت ویژه‌ای پیدا می‌کند.

روش تمیزکاری

یکی از تفاوت‌های مهم مخازن بهداشتی با مخازن صنعتی معمولی، توجه جدی به فرآیند تمیزکاری است.

روش تمیزکاری می‌تواند شامل:

• شست‌وشوی دستی
• CIP
• شست‌وشوی خودکار
• ضدعفونی
• استریلیزاسیون، در کاربردهای مربوطه

باشد.

طراحی خود مخزن نیز باید با روش تمیزکاری انتخاب‌شده هماهنگ باشد. راهنمای EHEDG برای تمیزکاری مخازن و تجهیزات، علاوه بر سیستم تمیزکاری، طراحی خود مخزن را نیز مؤثر بر اثربخشی فرآیند تمیزکاری می‌داند.

انتخاب متریال در طراحی مخزن استیل

انتخاب جنس بدنه و قطعات در تماس با محصول باید بر اساس نوع سیال، شرایط فرآیند، مواد شوینده و الزامات بهداشتی انجام شود.

در بسیاری از کاربردهای صنایع غذایی و فرآیندی از فولادهای زنگ‌نزن خانواده 300 استفاده می‌شود و انتخاب بین گریدهایی مانند 304/304L و 316/316L باید بر اساس شرایط واقعی پروژه انجام شود.

به‌عنوان مثال، ترکیب شیمیایی محصول، وجود یون‌های کلراید، مواد شوینده، دمای کاری و الزامات فرآیند می‌توانند در انتخاب گرید مناسب تأثیر داشته باشند.

بنابراین نمی‌توان یک گرید مشخص را برای تمام مخازن استیل بهداشتی مناسب دانست.

در صنایع دارویی و بیوفرآیند، الزامات طراحی و ساخت تجهیزات ممکن است به استانداردها و الزامات تخصصی‌تری مانند ASME BPE نیاز داشته باشد. ASME اعلام می‌کند که BPE الزامات مربوط به مواد، طراحی، ساخت، بازرسی، تست و صدور گواهی تجهیزات مورد استفاده در صنایع بیوفرآیند، دارویی و کاربردهای با سطح بهداشتی بالا را پوشش می‌دهد.

طراحی بهداشتی داخل مخزن

یکی از مهم‌ترین بخش‌های طراحی مخازن ذخیره استریل، طراحی سطح داخلی و اجزای در تماس با محصول است.

هدف این است که سطح داخلی:

• قابلیت تمیزکاری مناسبی داشته باشد.
• محل تجمع محصول ایجاد نکند.
• تا حد امکان قابل تخلیه کامل باشد.
• از ایجاد نقاط مرده یا Dead Leg غیرضروری جلوگیری شود.
• امکان رشد یا تجمع آلودگی در ساختار تجهیز کاهش پیدا کند.
• با فرآیند شست‌وشو و ضدعفونی سازگار باشد.

در طراحی بهداشتی، شکل اتصالات، محل نازل‌ها، هندسه کف، جوش‌ها و نحوه اتصال قطعات نیز اهمیت دارد.

EHEDG در اصول طراحی بهداشتی خود بر رویکرد طراحی مبتنی بر ریسک برای کاهش احتمال آلودگی و اهمیت قابلیت تمیزکاری تجهیزات تأکید می‌کند.

ساخت و تولید ماشین آلات صنعتی مجموعه‌ای از فعالیت‌های مهندسی و اجرایی است که با هدف طراحی، ساخت و راه‌اندازی تجهیزات مورد استفاده در کارخانه‌ها، خطوط تولید و فرآیندهای صنعتی انجام می‌شود.

این فرآیند می‌تواند از طراحی یک دستگاه ساده تا ساخت یک ماشین سفارشی یا یک مجموعه کامل از تجهیزات برای یک خط تولید را شامل شود.

در پروژه‌های صنعتی، صرفاً ساخت قطعات فلزی و مونتاژ آن‌ها کافی نیست. عملکرد واقعی دستگاه به عواملی مانند طراحی مکانیکی، انتخاب متریال، سیستم انتقال قدرت، کنترل، ایمنی، دقت ساخت، کیفیت مونتاژ و شرایط بهره‌برداری وابسته است.

به همین دلیل، طراحی و ساخت ماشین آلات صنعتی باید به‌صورت یک فرآیند یکپارچه مهندسی دیده شود.

مطالعه آزاد : طراحی کانوایر صنعتی

چه ماشین آلاتی در صنعت ساخته می‌شوند؟

ماشین‌آلات صنعتی بر اساس نوع فرآیند و نیاز کارخانه، تنوع بسیار زیادی دارند.

برخی از مهم‌ترین تجهیزات قابل طراحی و ساخت عبارت‌اند از:

• کانوایر و سیستم‌های انتقال مواد
• فیدر میکسر
• ماشین‌آلات فرآوری مواد
• مخازن و تجهیزات فرآیندی
• دستگاه‌های بسته‌بندی
• دستگاه‌های پرکن و توزین
• تجهیزات انتقال و جابه‌جایی
• ماشین‌آلات صنایع غذایی
• تجهیزات صنایع کشاورزی
• ماشین‌آلات صنایع معدنی
• تجهیزات صنایع شیمیایی
• ماشین‌آلات سفارشی خطوط تولید
• تجهیزات مکانیکی خطوط تولید
• دستگاه‌های شست‌وشو و فرآوری
• تجهیزات مرتبط با سیستم‌های هوای فشرده
• تجهیزات و ماشین‌آلات خاص بر اساس سفارش کارفرما

نوع ماشین، ابعاد، ظرفیت و ساختار آن باید بر اساس فرآیند واقعی کارخانه و مشخصات فنی پروژه تعیین شود.

طراحی ماشین آلات صنعتی قبل از ساخت

یکی از مهم‌ترین مراحل تولید یک دستگاه صنعتی، طراحی مهندسی پیش از شروع ساخت است.

در این مرحله ابتدا نیازهای پروژه مشخص می‌شوند و سپس ساختار دستگاه بر اساس آن‌ها طراحی می‌شود.

مواردی مانند:

• ظرفیت دستگاه
• سرعت عملکرد
• نوع ماده یا محصول
• شرایط محیطی
• دما
• فشار
• نیروی مورد نیاز
• توان موتور
• فضای نصب
• نحوه بارگذاری
• نحوه تخلیه
• الزامات تعمیر و نگهداری
• الزامات ایمنی

در طراحی مورد بررسی قرار می‌گیرند.

در پروژه‌های پیچیده‌تر، طراحی می‌تواند شامل مدل‌سازی سه‌بعدی، تحلیل مکانیکی، محاسبات انتقال قدرت، انتخاب تجهیزات و تهیه نقشه‌های ساخت باشد.

مطالعه آزاد : طراحی فیدر میکسر

مراحل ساخت و تولید ماشین آلات صنعتی

ساخت یک ماشین صنعتی معمولاً از چند مرحله اصلی تشکیل می‌شود.

۱. بررسی نیاز و مشخصات پروژه

در ابتدا اطلاعات مورد نیاز از کارفرما دریافت می‌شود.

برای مثال:

• ظرفیت مورد نیاز
• نوع محصول
• تعداد تولید
• شرایط کاری
• فضای موجود
• برق و انرژی مورد نیاز
• نحوه نصب
• سطح اتوماسیون
• الزامات ایمنی

هرچه اطلاعات اولیه دقیق‌تر باشد، طراحی نهایی نیز می‌تواند متناسب‌تر با نیاز واقعی انجام شود.

۲. طراحی مفهومی

در این مرحله ساختار کلی دستگاه مشخص می‌شود.

هدف این است که قبل از ورود به جزئیات، مشخص شود:

• دستگاه چگونه کار خواهد کرد؟
• مواد از کجا وارد می‌شوند؟
• چه فرآیندی روی آن‌ها انجام می‌شود؟
• محصول از کجا خارج می‌شود؟
• اجزای اصلی چگونه با یکدیگر ارتباط دارند؟

این مرحله می‌تواند شامل طرح اولیه، دیاگرام عملکرد و مدل مفهومی دستگاه باشد.

۳. طراحی مهندسی و تهیه نقشه‌ها

پس از تأیید طرح اولیه، طراحی جزئیات انجام می‌شود.

این مرحله ممکن است شامل موارد زیر باشد:

• طراحی قطعات مکانیکی
• طراحی شاسی
• طراحی محفظه
• طراحی محور و شفت
• انتخاب یاتاقان
• طراحی سیستم انتقال قدرت
• انتخاب موتور
• انتخاب گیربکس
• طراحی سیستم هیدرولیک یا پنوماتیک
• طراحی حفاظ‌ها
• طراحی محل نصب سنسورها
• تهیه نقشه‌های ساخت
• تهیه لیست قطعات

انتخاب متریال در ساخت ماشین آلات صنعتی

انتخاب مواد اولیه باید بر اساس عملکرد قطعه و شرایط کاری انجام شود.

برای بخش‌های مختلف ماشین ممکن است از موادی مانند:

• فولاد کربنی
• فولادهای آلیاژی
• فولادهای زنگ‌نزن
• آلومینیوم
• پلیمرهای مهندسی
• مواد مقاوم به سایش

استفاده شود.

انتخاب متریال به عواملی مانند:

• تنش و بار مکانیکی
• سایش
• خوردگی
• دمای کاری
• وزن قطعه
• تماس با محصول
• شرایط محیطی
• قابلیت ماشین‌کاری
• هزینه ساخت

وابسته است.

بنابراین انتخاب متریال صرفاً بر اساس قیمت خرید نباید انجام شود.

ساخت قطعات و ماشین‌کاری

پس از نهایی‌شدن طراحی، ساخت قطعات آغاز می‌شود.

بر اساس نوع قطعه، فرآیندهای مختلفی ممکن است مورد استفاده قرار گیرند:

• برشکاری
• خمکاری
• نورد
• تراشکاری
• فرزکاری
• سوراخ‌کاری
• جوشکاری
• سنگ‌زنی
• ماشین‌کاری CNC
• مونتاژ مکانیکی
• عملیات سطحی

دقت ماشین‌کاری در قطعاتی مانند شفت‌ها، محل نصب یاتاقان‌ها، کوپلینگ‌ها و قطعات متحرک اهمیت بیشتری پیدا می‌کند.

ساخت شاسی و سازه ماشین

شاسی یکی از بخش‌های اصلی بسیاری از ماشین‌آلات صنعتی است.

شاسی باید بتواند وزن تجهیزات و نیروهای واردشده در زمان کار را تحمل کند.

در طراحی آن مواردی مانند:

• وزن تجهیزات
• نیروهای استاتیکی
• نیروهای دینامیکی
• ارتعاشات
• محل نصب موتور و گیربکس
• نقاط اتصال
• روش انتقال بار
• نحوه نصب روی زمین

در نظر گرفته می‌شوند.

در ماشین‌آلاتی که سرعت چرخش یا حرکت بالایی دارند، کنترل ارتعاش و دقت هم‌راستایی اجزا نیز اهمیت بیشتری پیدا می‌کند.

سیستم انتقال قدرت در ماشین آلات صنعتی

در بسیاری از ماشین‌آلات، انتقال توان موتور به بخش کاری دستگاه توسط یکی از سیستم‌های زیر انجام می‌شود:

• گیربکس
• زنجیر و چرخ‌زنجیر
• تسمه و پولی
• کوپلینگ
• چرخ‌دنده
• شفت مستقیم

انتخاب سیستم انتقال قدرت باید بر اساس توان، سرعت، گشتاور، شرایط کاری و نحوه استفاده از دستگاه انجام شود.

برای مثال، ممکن است یک دستگاه به گشتاور بالا و سرعت پایین نیاز داشته باشد، در حالی که دستگاه دیگری با سرعت بالاتر و بار کمتر کار کند.

بنابراین موتور و گیربکس باید بر اساس محاسبات واقعی دستگاه انتخاب شوند.

سیستم‌های هیدرولیک و پنوماتیک

برخی ماشین‌آلات صنعتی علاوه بر سیستم مکانیکی، به مدار هیدرولیک یا پنوماتیک نیز نیاز دارند.

سیستم هیدرولیک معمولاً در کاربردهایی که نیروی بالا و کنترل حرکت مورد نیاز است استفاده می‌شود.

سیستم پنوماتیک نیز در کاربردهایی مانند:

• جابه‌جایی
• باز و بسته کردن شیرها
• عملگرهای خط تولید
• مکانیزم‌های فشاری
• کنترل برخی حرکات

کاربرد دارد.

در طراحی این سیستم‌ها باید ظرفیت، فشار کاری، سرعت حرکت، تعداد عملگرها و شرایط بهره‌برداری مشخص شود.

برق، کنترل و اتوماسیون ماشین آلات

در ماشین‌آلات مدرن، بخش مکانیکی تنها قسمت دستگاه نیست.

بسته به سطح اتوماسیون، ماشین می‌تواند به تجهیزات زیر مجهز شود:

• PLC
• HMI
• سنسورهای موقعیت
• سنسور دما
• سنسور فشار
• سنسور سطح
• اینورتر
• سروو موتور
• تابلو برق
• رله‌های حفاظتی
• سیستم کنترل سرعت
• تجهیزات ایمنی

ارتباط مناسب میان بخش مکانیکی، برق و کنترل باعث می‌شود دستگاه عملکرد قابل پیش‌بینی‌تری داشته باشد.

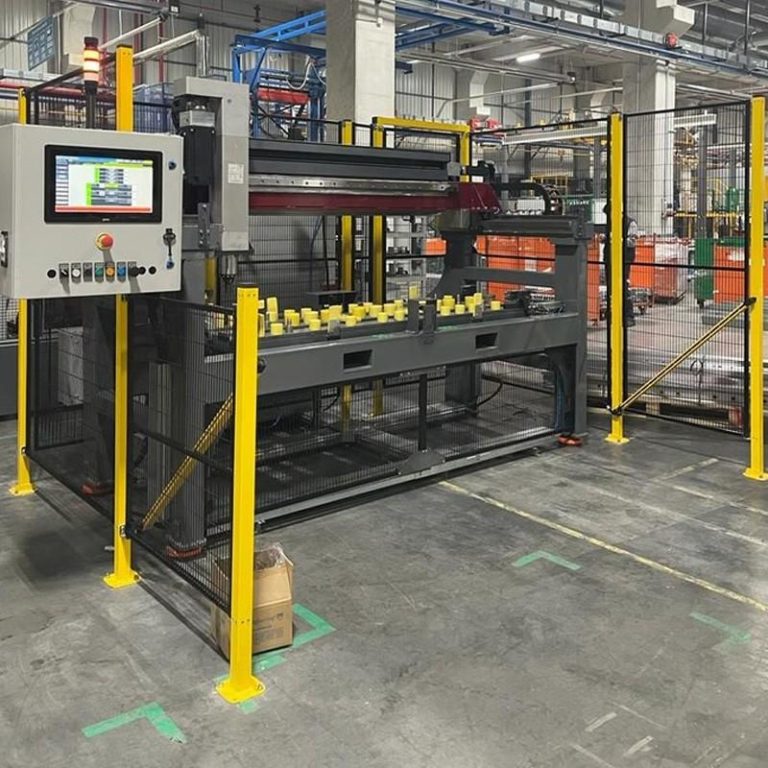

طراحی ایمنی ماشین آلات صنعتی

ایمنی باید از مرحله طراحی ماشین در نظر گرفته شود، نه اینکه پس از ساخت به دستگاه اضافه شود.

در ارزیابی ایمنی باید خطرات احتمالی مانند:

• نقاط گیرکردن
• قطعات دوار
• سطوح داغ
• فشار
• برق
• حرکت ناگهانی
• پرتاب قطعات
• دسترسی ناخواسته به قسمت‌های متحرک

بررسی شوند.

استاندارد ISO 12100:2010 چارچوبی برای شناسایی خطرات، ارزیابی ریسک و کاهش ریسک در طراحی ماشین‌آلات ارائه می‌کند و همچنان نسخه جاری اعلام‌شده توسط ISO است، هرچند نسخه جدید آن در حال توسعه است.

بسته به نوع دستگاه، استفاده از تجهیزات ایمنی مانند موارد زیر نیز ممکن است ضروری باشد:

• حفاظ مکانیکی
• Emergency Stop
• Safety Switch
• سنسور ایمنی
• Pull Cord
• سیستم جلوگیری از راه‌اندازی ناخواسته
• علائم هشدار

تعمیر و نگهداری کمپرسور صنعتی مجموعه‌ای از اقدامات برنامه‌ریزی‌شده برای حفظ عملکرد، افزایش قابلیت اطمینان و کاهش خرابی‌های ناگهانی کمپرسور و تجهیزات مرتبط با سیستم هوای فشرده است.

کمپرسور یکی از تجهیزات مهم بسیاری از کارخانه‌هاست و توقف آن می‌تواند باعث اختلال در عملکرد تجهیزات پنوماتیک، خطوط تولید و ماشین‌آلات وابسته شود.

به همین دلیل، نگهداری کمپرسور نباید تنها به زمانی محدود شود که دستگاه دچار خرابی شده است. بررسی‌های دوره‌ای، تعویض به‌موقع قطعات مصرفی، کنترل شرایط کاری و شناسایی علائم غیرعادی می‌تواند از بسیاری از خرابی‌های پرهزینه جلوگیری کند.

در یک برنامه نگهداری اصولی، علاوه بر خود کمپرسور، تجهیزاتی مانند فیلترها، درایر، درین‌ها، مخزن و شبکه توزیع هوای فشرده نیز باید بررسی شوند. CAGI نیز نگهداری صحیح را بخشی از عملکرد قابل‌اعتماد و کارآمد کل سیستم هوای فشرده می‌داند.

چرا نگهداری کمپرسور اهمیت دارد؟

خرابی کمپرسور تنها به هزینه تعمیر دستگاه محدود نمی‌شود.

در صورت توقف کمپرسور ممکن است:

• خط تولید متوقف شود.
• تجهیزات پنوماتیک از کار بیفتند.
• کیفیت محصول تحت تأثیر قرار گیرد.
• زمان تولید از دست برود.
• هزینه تعمیرات اضطراری افزایش پیدا کند.
• مصرف انرژی افزایش یابد.
• عمر قطعات کاهش پیدا کند.

نگهداری پیشگیرانه با هدف کاهش احتمال خرابی‌های ناگهانی انجام می‌شود و امکان برنامه‌ریزی تعمیرات را در زمان مناسب فراهم می‌کند.

CAGI نیز نگهداری برنامه‌ریزی‌شده را در مقابل رویکرد «خرابی و سپس تعمیر» یا Break-Fix قرار می‌دهد و آن را روشی برای کاهش خرابی‌های ناگهانی و افزایش قابلیت اطمینان تجهیزات معرفی می‌کند.

انواع روش‌های نگهداری کمپرسور

نگهداری کمپرسور را می‌توان بر اساس روش انجام به چند گروه تقسیم کرد.

نگهداری اصلاحی

در این روش، پس از ایجاد خرابی یا مشکل، تعمیر انجام می‌شود.

این روش برای برخی خرابی‌های کم‌اهمیت ممکن است قابل استفاده باشد، اما در تجهیزات حیاتی خط تولید، تکیه صرف بر تعمیر پس از خرابی می‌تواند باعث توقف ناخواسته تولید شود.

نگهداری پیشگیرانه

در نگهداری پیشگیرانه، سرویس‌ها و تعویض قطعات بر اساس برنامه زمانی یا ساعات کارکرد انجام می‌شوند.

مواردی مانند:

• تعویض روغن
• تعویض فیلتر
• بررسی تسمه
• تمیزکاری کولر
• بررسی اتصالات
• کنترل سیستم تخلیه کندانس

می‌توانند در این برنامه قرار بگیرند.

نگهداری پیش‌بینانه

در این روش، وضعیت واقعی تجهیز با استفاده از داده‌ها و اندازه‌گیری‌ها بررسی می‌شود.

برای مثال:

• آنالیز روغن
• اندازه‌گیری ارتعاش
• بررسی دما
• بررسی فشار
• پایش مصرف برق
• بررسی ساعات کارکرد
• پایش افت فشار

می‌توانند برای تشخیص تغییرات عملکردی استفاده شوند.

هدف این است که نشانه‌های خرابی پیش از تبدیل‌شدن به یک خرابی جدی شناسایی شوند.

برنامه سرویس دوره‌ای کمپرسور

برنامه سرویس باید بر اساس نوع کمپرسور، مدل دستگاه، ساعات کارکرد، شرایط محیطی و دستورالعمل سازنده تنظیم شود.

بنابراین نمی‌توان یک عدد ثابت برای تمام کمپرسورها تعیین کرد.

با این حال، یک برنامه عمومی می‌تواند شامل بررسی‌های روزانه، هفتگی، ماهانه و دوره‌های سرویس بر اساس ساعات کارکرد باشد.

بررسی‌های روزانه

اپراتور می‌تواند موارد زیر را بررسی کند:

• فشار کاری
• دمای کاری
• سطح روغن، در کمپرسورهای روغنی
• صدای غیرعادی
• لرزش غیرعادی
• نشتی روغن
• نشتی هوا
• وضعیت آلارم‌ها
• عملکرد درین‌ها
• شرایط ظاهری دستگاه

ثبت این اطلاعات در یک فرم یا سیستم نگهداری، امکان مقایسه عملکرد کمپرسور در طول زمان را فراهم می‌کند.

سرویس هفتگی کمپرسور

در سرویس‌های هفتگی، بسته به نوع دستگاه و توصیه سازنده، موارد زیر می‌توانند بررسی شوند:

• فیلتر هوای ورودی
• سیستم خنک‌کاری
• نشتی‌های هوا
• نشتی روغن
• وضعیت شیلنگ‌ها
• اتصالات
• درین‌ها
• تسمه‌ها
• تجهیزات ایمنی
• وضعیت کلی کمپرسور

در محیط‌های بسیار گردوغبار یا گرم، ممکن است بعضی از بررسی‌ها به فواصل کوتاه‌تری نیاز داشته باشند.

سرویس ماهانه کمپرسور

در سرویس‌های دوره‌ای ماهانه می‌توان موارد زیر را بررسی کرد:

• تمیزی فیلترها
• وضعیت کولر یا Aftercooler
• اتصالات مکانیکی
• تسمه و کوپلینگ
• سیستم تخلیه کندانس
• وضعیت تابلو برق
• اتصالات الکتریکی
• دمای کارکرد
• فشار تخلیه
• عملکرد سیستم کنترل

فواصل واقعی سرویس باید با دفترچه سازنده و شرایط بهره‌برداری دستگاه تطبیق داده شوند.

روغن کمپرسور و اهمیت تعویض به‌موقع

در کمپرسورهای روغنی، روغن یکی از اجزای مهم عملکرد دستگاه است.

روغن علاوه بر روانکاری، می‌تواند در خنک‌کاری و آب‌بندی بخش‌هایی از کمپرسور نیز نقش داشته باشد.

استفاده از روغن نامناسب یا ادامه کار با روغن آلوده می‌تواند باعث افزایش سایش و کاهش عملکرد شود.

در زمان سرویس باید مواردی مانند:

• سطح روغن
• وضعیت ظاهری
• آلودگی
• نوع روغن
• ساعات کارکرد
• شرایط دمایی

بررسی شوند.

فاصله تعویض روغن باید بر اساس توصیه سازنده و شرایط واقعی کار تعیین شود و نباید یک بازه ثابت را برای تمام مدل‌های کمپرسور در نظر گرفت.

CAGI نیز بر استفاده از برنامه سرویس مناسب، سیالات و قطعات با مشخصات صحیح و توجه به شرایط کاری تأکید می‌کند.

تعویض فیلترهای کمپرسور

فیلترهای کمپرسور نقش مهمی در محافظت از تجهیزات و حفظ کیفیت هوای فشرده دارند.

فیلترهای مختلف می‌توانند برای کاربردهای متفاوت استفاده شوند، از جمله:

• فیلتر هوای ورودی
• فیلتر روغن
• فیلترهای هوای فشرده
• فیلترهای Coalescing
• فیلترهای ذرات
• فیلترهای مخصوص کاربردهای خاص

گرفتگی فیلتر می‌تواند باعث افزایش افت فشار شود.

CAGI اشاره می‌کند که فیلترهای کثیف یا نامتناسب می‌توانند محدودیت جریان ایجاد کرده و افت فشار سیستم را افزایش دهند.

بنابراین تعویض فیلتر نباید صرفاً زمانی انجام شود که دستگاه کاملاً دچار مشکل شده باشد؛ برنامه تعویض باید بر اساس نوع فیلتر، شرایط کاری و توصیه سازنده تنظیم شود.

بررسی سیستم خنک‌کاری کمپرسور

افزایش دمای کمپرسور یکی از مواردی است که باید در برنامه نگهداری مورد توجه قرار گیرد.

سیستم خنک‌کاری می‌تواند شامل:

• Air Cooler
• Oil Cooler
• Aftercooler
• فن
• رادیاتور
• سیستم آب خنک

باشد.

تجمع گردوغبار روی سطوح خنک‌کننده می‌تواند انتقال حرارت را کاهش دهد.

بنابراین تمیزکاری و بررسی سیستم خنک‌کاری باید بر اساس دستورالعمل سازنده و شرایط محیطی انجام شود.

بررسی نشتی هوای فشرده

نشتی یکی از مشکلات رایج سیستم‌های هوای فشرده است.

نشتی می‌تواند در قسمت‌هایی مانند:

• اتصالات
• شیلنگ‌ها
• شیرها
• کوپلینگ‌ها
• خطوط توزیع
• تجهیزات مصرف‌کننده

ایجاد شود.

نکته مهم این است که تعمیر نشتی فقط یک اقدام نگهداری مکانیکی نیست؛ بلکه می‌تواند مستقیماً بر مصرف انرژی سیستم نیز تأثیر بگذارد.

DOE نیز شناسایی و تعمیر نشتی‌ها را یکی از اجزای مهم برنامه نگهداری سیستم هوای فشرده معرفی می‌کند.

در سیستم‌های بزرگ، می‌توان از روش‌هایی مانند تجهیزات تشخیص نشتی اولتراسونیک برای شناسایی نقاط مشکل‌دار استفاده کرد.

نگهداری مخزن و سیستم تخلیه کندانس

کندانس تولیدشده در فرآیند فشرده‌سازی باید به‌درستی مدیریت شود.

مخزن، جداکننده‌ها و نقاط پایین شبکه ممکن است محل تجمع آب و کندانس باشند.

درین‌های اتوماتیک نیز باید به‌صورت دوره‌ای بررسی شوند.

اگر درین در حالت باز گیر کند، هوای فشرده به‌صورت مداوم هدر می‌رود و اگر در حالت بسته گیر کند، کندانس می‌تواند در سیستم باقی بماند.

منابع فنی DOE و CAGI هر دو بر اهمیت عملکرد صحیح درین‌ها و مدیریت کندانس تأکید دارند.

جهت مطالعه : طراحی مخازن تحت فشار

نگهداری درایر هوای فشرده

درایر بخش مهمی از سیستم هوای فشرده است و نگهداری آن باید هم‌زمان با کمپرسور انجام شود.

درایر معیوب یا کثیف می‌تواند باعث ورود رطوبت به شبکه توزیع شود.

این موضوع ممکن است باعث:

• خوردگی لوله‌ها
• آسیب به تجهیزات
• افت کیفیت هوای فشرده
• اختلال در تجهیزات پنوماتیک
• افزایش هزینه تعمیرات

شود.

CAGI نیز توضیح می‌دهد که آلودگی ناشی از نگهداری نامناسب کمپرسور می‌تواند تجهیزات پایین‌دست مانند درایرها و فیلترها را تحت تأثیر قرار دهد.

لینک مطالعه : طراحی درایر صنعتی و سیستم خشک‌کن هوای فشرده

بررسی افت فشار در سیستم هوای فشرده

افت فشار فقط به کمپرسور مربوط نیست.

عواملی مانند:

• فیلتر کثیف
• درایر نامناسب
• لوله‌کشی نامناسب
• شیرها
• اتصالات
• زانویی‌ها
• قطر نامناسب لوله

می‌توانند باعث افزایش افت فشار شوند.

CAGI توصیه می‌کند افت فشار در نقاط مختلف سیستم اندازه‌گیری شود تا مشخص شود مشکل دقیقاً در کدام بخش ایجاد شده است. همچنین افزایش تدریجی افت فشار یک تجهیز می‌تواند نشانه نیاز به تعمیر یا تعویض آن باشد.

بنابراین اگر فشار مورد نیاز مصرف‌کننده تأمین نمی‌شود، نباید بلافاصله فشار خروجی کمپرسور افزایش داده شود؛ ابتدا باید علت افت فشار بررسی شود.

بررسی لرزش و صدای غیرعادی کمپرسور

تغییر صدا یا لرزش کمپرسور می‌تواند نشانه وجود یک مشکل مکانیکی یا عملیاتی باشد.

علل احتمالی می‌توانند شامل موارد زیر باشند:

• عدم هم‌راستایی
• خرابی یاتاقان
• شل‌شدن اتصالات
• مشکل در کوپلینگ
• نامتعادلی قطعات دوار
• مشکل در فن
• نصب نامناسب
• مشکلات انتقال قدرت

تشخیص دقیق علت به نوع کمپرسور و شرایط دستگاه بستگی دارد.

در کمپرسورهای مهم و حساس، پایش ارتعاش می‌تواند به‌عنوان بخشی از نگهداری پیش‌بینانه مورد استفاده قرار گیرد.

عیب‌یابی کمپرسور؛ مشکلات رایج

کمپرسور روشن نمی‌شود

علل احتمالی:

• مشکل برق ورودی
• فعال‌شدن حفاظت
• خطای کنترلر
• مشکل موتور
• فشار نامناسب سیستم
• خرابی تجهیزات کنترلی

ابتدا باید کد خطا و شرایط توقف دستگاه بررسی شود و سپس عیب‌یابی بر اساس دستورالعمل سازنده انجام گیرد.

فشار کمپرسور پایین است

علل احتمالی:

• نشتی شبکه
• گرفتگی فیلتر
• ظرفیت ناکافی
• تنظیمات نامناسب
• خرابی شیرها
• افزایش مصرف هوای فشرده
• مشکل در سیستم کنترل

در چنین شرایطی بررسی کل سیستم اهمیت دارد و نباید مشکل را صرفاً به خود کمپرسور نسبت داد.

کمپرسور بیش از حد گرم می‌شود

علل احتمالی می‌تواند شامل:

• گرفتگی سیستم خنک‌کاری
• دمای بالای محیط
• تهویه نامناسب اتاق کمپرسور
• مشکل روغن
• بار کاری بالا
• خرابی فن
• مشکل در کولر

باشد.

کمپرسور روغن مصرف می‌کند

علت می‌تواند به نوع کمپرسور، وضعیت آب‌بندی، سیستم روغن‌کاری، شرایط کاری یا قطعات داخلی مربوط باشد و نیازمند عیب‌یابی تخصصی است.

صدای کمپرسور تغییر کرده است

تغییر ناگهانی صدا باید جدی گرفته شود و مواردی مانند یاتاقان، کوپلینگ، فن، شفت و سایر اجزای دوار بررسی شوند.

تعمیر کمپرسور اسکرو

کمپرسورهای اسکرو به دلیل ساختار خاص خود، نیازمند برنامه نگهداری متناسب با مدل دستگاه هستند.

در سرویس کمپرسور اسکرو ممکن است موارد زیر بررسی یا تعویض شوند:

• روغن
• فیلتر روغن
• فیلتر هوا
• Air/Oil Separator
• تسمه، در مدل‌های تسمه‌ای
• کوپلینگ، در مدل‌های مربوطه
• سیستم خنک‌کاری
• شیرهای کنترلی
• سنسورها
• شیلنگ‌ها و اتصالات

برخی تعمیرات داخلی مانند بازکردن Air End، یاتاقان‌ها یا گیربکس باید توسط تکنسین واجد صلاحیت و مطابق دستورالعمل سازنده انجام شوند.

CAGI نیز تأکید می‌کند که تعمیرات تخصصی باید مطابق دستورالعمل سازنده و توسط افراد آموزش‌دیده انجام شود.

تعمیر کمپرسور پیستونی

در کمپرسورهای پیستونی، اجزایی مانند:

• سیلندر
• پیستون
• رینگ
• سوپاپ‌ها
• شاتون
• میل‌لنگ
• یاتاقان‌ها

نقش مهمی دارند.

افزایش صدای دستگاه، کاهش ظرفیت، افزایش مصرف روغن یا تغییر فشار می‌تواند نشانه نیاز به بررسی این اجزا باشد.

فواصل سرویس باید بر اساس طراحی کمپرسور و توصیه سازنده تعیین شوند.

نگهداری اتاق کمپرسور

محل نصب کمپرسور نیز بر عملکرد آن تأثیر دارد.

در اتاق کمپرسور باید مواردی مانند:

• تهویه مناسب
• دمای محیط
• مسیر ورود و خروج هوا
• جلوگیری از ورود گردوغبار
• فضای کافی برای سرویس
• دسترسی مناسب به تجهیزات
• مسیر مناسب تخلیه کندانس

بررسی شوند.

تهویه نامناسب می‌تواند باعث افزایش دمای محیط و کاهش عملکرد سیستم خنک‌کاری شود.

بنابراین نگهداری کمپرسور بدون توجه به شرایط اتاق کمپرسور کامل نیست.

تأثیر نگهداری بر مصرف انرژی کمپرسور

کمپرسور یکی از مصرف‌کنندگان مهم انرژی در بسیاری از کارخانه‌هاست.

افزایش افت فشار، نشتی، فیلترهای کثیف، تنظیمات نامناسب و عملکرد نامناسب تجهیزات می‌توانند هزینه انرژی را افزایش دهند.

CAGI نیز نگهداری صحیح را یکی از عوامل مؤثر بر قابلیت اطمینان و کارایی سیستم هوای فشرده معرفی می‌کند.

به همین دلیل، نگهداری کمپرسور را نباید صرفاً هزینه تعمیرات دانست؛ بلکه بخشی از مدیریت بهره‌وری سیستم هوای فشرده است.

نگهداری کل سیستم هوای فشرده

نگهداری صحیح زمانی نتیجه بهتری دارد که کل سیستم بررسی شود.

زنجیره اصلی سیستم می‌تواند شامل موارد زیر باشد:

کمپرسور ← Aftercooler ← مخزن ← فیلتر ← درایر ← فیلتر نهایی ← شبکه توزیع ← مصرف‌کننده

در هر یک از این بخش‌ها ممکن است مشکل ایجاد شود.

برای مثال، یک فیلتر مسدودشده یا درین خراب می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد، حتی اگر خود کمپرسور کاملاً سالم باشد.

پایپینگ صنعتی چیست؟

پایپینگ صنعتی به مجموعه‌ای از لوله‌ها، اتصالات، شیرآلات، فلنج‌ها، تجهیزات کنترلی، ساپورت‌ها و سایر اجزایی گفته می‌شود که برای انتقال سیالات در یک واحد صنعتی مورد استفاده قرار می‌گیرند.

این سیالات می‌توانند شامل آب، هوای فشرده، بخار، گاز، مواد شیمیایی، سیالات فرآیندی، روغن، سوخت یا سایر مواد مورد استفاده در فرآیند تولید باشند.

در یک پروژه صنعتی، پایپینگ تنها به انتخاب قطر لوله و اتصال چند خط به یکدیگر محدود نمی‌شود. مسیرگذاری خطوط، شرایط فشار و دما، جنس لوله، افت فشار، انبساط حرارتی، نحوه اتصال به تجهیزات، ساپورت‌ها، شیرآلات، الزامات بازرسی و روش اجرای خطوط نیز باید در طراحی در نظر گرفته شوند.

اهمیت طراحی صحیح پایپینگ صنعتی

یک سیستم پایپینگ باید بتواند سیال را با دبی مورد نیاز و در شرایط طراحی مشخص منتقل کند و در عین حال از نظر مکانیکی، عملیاتی و نگهداری نیز عملکرد مناسبی داشته باشد.

طراحی نامناسب می‌تواند باعث افزایش افت فشار، مصرف انرژی، ارتعاش، نشتی، خوردگی، مشکلات تعمیراتی و کاهش قابلیت اطمینان سیستم شود.

در پروژه‌های صنعتی، طراحی پایپینگ باید ارتباط میان تجهیزات مختلف را نیز در نظر بگیرد؛ برای مثال اتصال صحیح مخزن، پمپ، کمپرسور، فیلتر، درایر، مبدل حرارتی یا سایر تجهیزات فرآیندی به خطوط لوله اهمیت زیادی دارد.

تفاوت پایپینگ فرآیندی و پایپینگ Utility

همه خطوط یک کارخانه ماهیت یکسانی ندارند.

پایپینگ فرآیندی

این خطوط مستقیماً با فرآیند تولید و انتقال مواد یا سیالات فرآیندی در ارتباط هستند.

برای مثال:

• خطوط انتقال مواد شیمیایی
• خطوط فرآیندی صنایع غذایی
• خطوط انتقال روغن
• خطوط بخار فرآیندی
• خطوط انتقال گاز
• خطوط فرآیندی واحدهای تولیدی

پایپینگ Utility

این خطوط معمولاً برای تأمین سرویس‌های جانبی کارخانه استفاده می‌شوند، مانند:

• آب صنعتی
• آب خنک‌کننده
• هوای فشرده
• بخار
• آب گرم
• گاز
• هوای ابزار دقیق

در هر دو حالت، شرایط طراحی و الزامات فنی باید بر اساس نوع سرویس و استاندارد مربوطه تعیین شود.

برای مثال، در سیستم هوای فشرده، پایپینگ باید متناسب با ظرفیت کمپرسور، فشار کاری، افت فشار مجاز، تجهیزات تصفیه و نقاط مصرف طراحی شود.

اطلاعات مورد نیاز برای طراحی پایپینگ

قبل از شروع طراحی، باید اطلاعات فنی پروژه مشخص باشد. مهم‌ترین اطلاعات عبارت‌اند از:

• نوع سیال
• دبی مورد نیاز
• فشار کاری
• فشار طراحی
• دمای کاری
• دمای طراحی
• جنس و خواص سیال
• خورندگی سیال
• شرایط محیطی
• طول مسیر
• اختلاف ارتفاع
• تجهیزات متصل به خط
• شرایط بهره‌برداری
• الزامات ایمنی
• استانداردها و کدهای مورد استفاده

هرچه اطلاعات ورودی دقیق‌تر باشد، امکان طراحی مناسب‌تر و کاهش تغییرات در مرحله ساخت و اجرا بیشتر خواهد بود.

طراحی P&ID در پروژه‌های پایپینگ

یکی از مهم‌ترین مدارک مهندسی در پروژه‌های پایپینگ، P&ID یا Piping and Instrumentation Diagram است.

در P&ID ارتباط تجهیزات، خطوط، شیرآلات، ابزار دقیق و اجزای اصلی سیستم نمایش داده می‌شود.

P&ID می‌تواند اطلاعاتی مانند موارد زیر را مشخص کند:

• شماره خط
• مسیر جریان
• تجهیزات فرآیندی
• شیرهای دستی و کنترلی
• تجهیزات اندازه‌گیری
• نقاط تخلیه
• نقاط هواگیری
• اتصال خطوط به تجهیزات
• مسیرهای Bypass
• تجهیزات ایمنی و حفاظتی

P&ID معمولاً یکی از مبناهای اصلی برای توسعه طراحی پایپینگ و تهیه مدارک اجرایی پروژه است.
