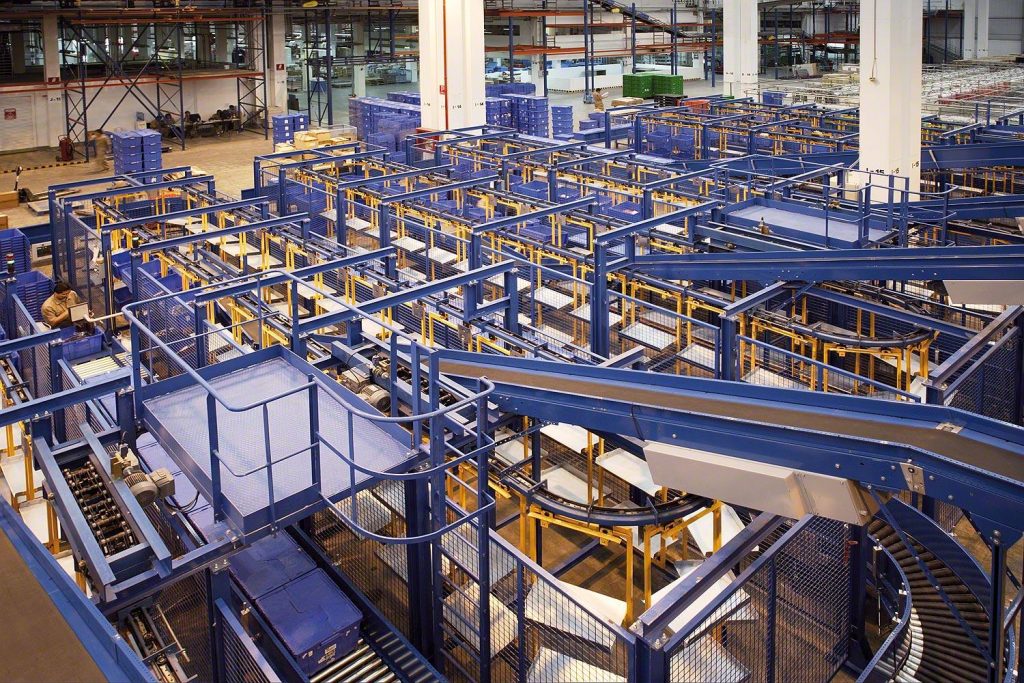

کانوایر یا سیستم انتقال مواد یکی از تجهیزات پرکاربرد در خطوط تولید، کارخانه‌ها، انبارها، معادن، صنایع غذایی، کشاورزی و بسیاری از فرآیندهای صنعتی است.
وظیفه اصلی کانوایر، انتقال پیوسته یا مرحله‌ای مواد و محصولات بین دو یا چند نقطه است؛ اما طراحی یک کانوایر صنعتی صرفاً به انتخاب تسمه و موتور محدود نمی‌شود.
طول مسیر، ظرفیت انتقال، نوع ماده، وزن مواد، زاویه انتقال، سرعت حرکت، شرایط محیطی، نحوه بارگیری و تخلیه و فضای موجود، همگی در طراحی سیستم انتقال مواد مؤثر هستند.
به همین دلیل، طراحی کانوایر باید بر اساس مشخصات واقعی پروژه انجام شود تا سیستم انتقال علاوه بر ظرفیت مورد نیاز، از نظر استحکام، مصرف انرژی، قابلیت تعمیر و نگهداری و ایمنی نیز عملکرد مناسبی داشته باشد.
آنچه در این مقاله می‌خوانیم
کانوایر چگونه کار می‌کند؟
ساختار کلی یک سیستم کانوایر شامل یک مسیر انتقال، سازه نگهدارنده، سیستم محرک و اجزای هدایت و کنترل مواد است.
بسته به نوع کانوایر، سیستم انتقال می‌تواند توسط:
- تسمه
- زنجیر
- رولر
- اسکرو یا ماردون
- نوار فلزی
- غلتک
- تجهیزات مغناطیسی یا پنوماتیکی در کاربردهای خاص
انجام شود.
در یک سیستم استاندارد، ماده از نقطه بارگیری وارد کانوایر شده و پس از طی مسیر مشخص، در نقطه تخلیه از سیستم خارج می‌شود.
طراحی مناسب باید باعث شود حرکت مواد در طول مسیر با حداقل توقف، ریزش، گیرکردن و اتلاف انرژی انجام شود.

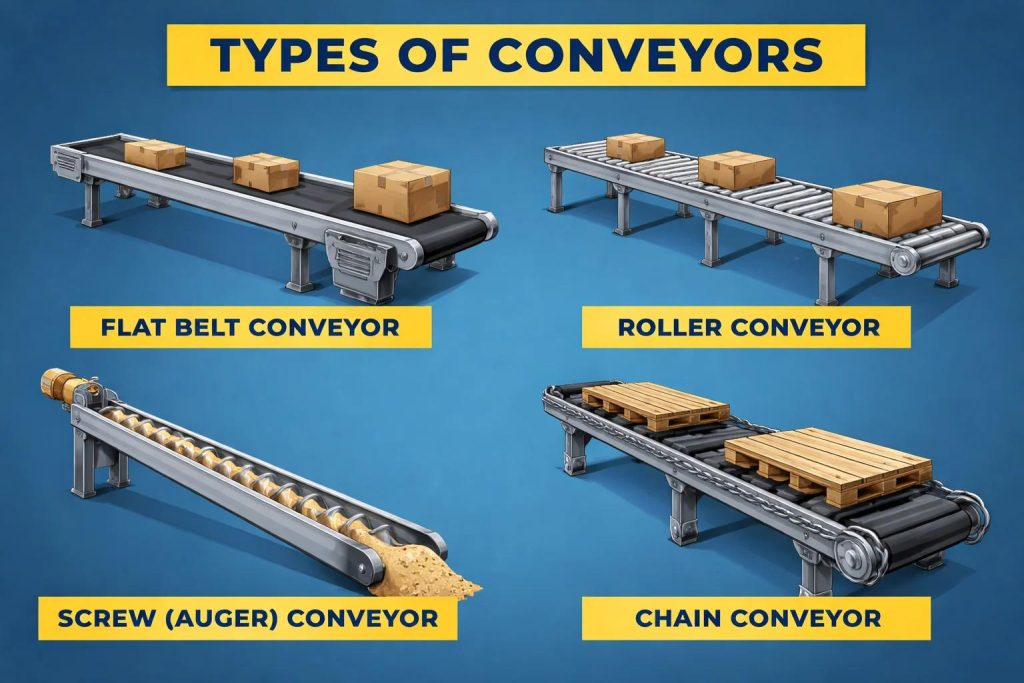

انواع کانوایر صنعتی
یکی از مهم‌ترین مراحل طراحی، انتخاب نوع مناسب کانوایر است.
نوع ماده، ظرفیت انتقال، مسیر حرکت و شرایط محیطی تعیین می‌کنند که کدام ساختار برای پروژه مناسب‌تر باشد.
کانوایر تسمه‌ای یا Belt Conveyor
کانوایر تسمه‌ای یکی از رایج‌ترین سیستم‌های انتقال مواد است.
در این سیستم، تسمه روی رولیک‌ها یا سطح نگهدارنده حرکت کرده و مواد را از نقطه بارگیری به نقطه تخلیه منتقل می‌کند.
کانوایر تسمه‌ای می‌تواند برای انتقال:
- مواد معدنی
- محصولات کشاورزی
- قطعات صنعتی
- بسته‌ها
- مواد فله
- مواد غذایی
مورد استفاده قرار گیرد.
طول، عرض تسمه، سرعت حرکت، نوع رولیک، ظرفیت و توان موتور از پارامترهای اصلی طراحی آن هستند.
کانوایر زنجیری
در کانوایر زنجیری، انتقال نیرو و حرکت مواد توسط زنجیر یا مجموعه‌ای از زنجیرها انجام می‌شود.
این نوع کانوایر برای کاربردهایی که وزن مواد زیاد است یا نیاز به ساختار مقاوم وجود دارد، می‌تواند گزینه مناسبی باشد.
در طراحی آن باید مواردی مانند:
- نوع زنجیر
- گام زنجیر
- تعداد رشته‌ها
- چرخ‌زنجیر
- سرعت
- بار وارد بر زنجیر
- توان موتور
بررسی شوند.
کانوایر رولیکی
کانوایر رولیکی از تعدادی رولر تشکیل می‌شود که محصول روی آنها حرکت می‌کند.
این نوع سیستم در خطوط بسته‌بندی، انبارداری، لجستیک و انتقال قطعات و محصولات با سطح نسبتاً مناسب کاربرد زیادی دارد.
کانوایر رولیکی می‌تواند به صورت:
- ثقلی
- موتوردار
- زنجیری
- رولیکی با انتقال مستقیم
طراحی شود.
کانوایر اسکرو یا ماردون
کانوایر اسکرو برای انتقال مواد فله‌ای از طریق یک مارپیچ دوار داخل محفظه استفاده می‌شود.
این نوع کانوایر در صنایع مختلف برای انتقال موادی مانند پودر، دانه، گرانول و برخی مواد فله کاربرد دارد.
در طراحی اسکرو کانوایر، پارامترهایی مانند:
- قطر ماردون
- گام
- سرعت چرخش
- طول مسیر
- زاویه نصب
- نوع ماده
- چگالی ماده
- ظرفیت انتقال
اهمیت دارند.
طراحی نادرست می‌تواند باعث افزایش توان مورد نیاز، کاهش ظرفیت انتقال یا سایش بیش از حد اجزا شود.
کانوایر زنجیری تخت یا Chain Conveyor
در این ساختار، مواد روی یک سطح یا مجموعه‌ای از زنجیرهای انتقال قرار می‌گیرند.
این سیستم برای انتقال محصولات و قطعاتی که نیاز به سطح انتقال مقاوم دارند، استفاده می‌شود.
انتخاب نوع زنجیر و روش نگهداری آن باید متناسب با وزن و شرایط حرکت محصول انجام شود.
کانوایر عمودی
در بعضی خطوط تولید، انتقال مواد باید بین دو ارتفاع متفاوت انجام شود.
در این شرایط می‌توان از سیستم‌های انتقال عمودی استفاده کرد.
طراحی چنین سیستم‌هایی به دلیل وجود نیروی گرانش و تغییر ارتفاع، نیازمند بررسی دقیق‌تر مواردی مانند:
- ظرفیت
- سرعت
- نحوه مهار مواد
- توان
- سیستم ایمنی
- نحوه بارگیری و تخلیه
است.
پارامترهای اصلی در طراحی کانوایر
پیش از طراحی، باید مشخصات فرآیند و نیاز پروژه تعیین شوند.
مهم‌ترین پارامترها عبارت‌اند از:
- نوع ماده
- ظرفیت انتقال
- وزن مخصوص ماده
- دانه‌بندی
- رطوبت
- دمای ماده
- طول مسیر
- ارتفاع انتقال
- زاویه مسیر
- سرعت انتقال
- عرض کانوایر
- نحوه بارگیری
- نحوه تخلیه
- شرایط محیطی
- ساعت کارکرد
- نوع سیستم محرک
- الزامات ایمنی
هر یک از این عوامل می‌تواند روی انتخاب ساختار و ابعاد کانوایر تأثیر بگذارد.
محاسبه ظرفیت کانوایر
ظرفیت یکی از مهم‌ترین پارامترهای طراحی سیستم انتقال مواد است.
ظرفیت مورد نیاز معمولاً بر اساس مقدار ماده‌ای که باید در واحد زمان منتقل شود تعیین می‌شود.
برای مواد فله، پارامترهایی مانند:
- دبی جرمی
- چگالی حجمی
- سرعت انتقال
- سطح مقطع بارگیری
در تعیین ظرفیت مؤثر هستند.
در کانوایرهای تسمه‌ای، شکل بار روی تسمه و میزان پرشدگی نیز در ظرفیت نهایی تأثیر دارد.
بنابراین انتخاب عرض تسمه بدون توجه به نوع ماده و سرعت حرکت نمی‌تواند معیار مناسبی برای تعیین ظرفیت باشد.
محاسبه سرعت کانوایر
سرعت انتقال باید با نوع ماده و فرآیند تولید هماهنگ باشد.
افزایش سرعت همیشه به معنای عملکرد بهتر نیست.
سرعت بیش از حد ممکن است باعث:
- ریزش مواد
- گردوغبار
- آسیب به محصول
- افزایش سایش
- مشکل در بارگیری و تخلیه
شود.
از طرف دیگر، سرعت پایین می‌تواند ظرفیت خط را کاهش داده و باعث افزایش ابعاد یا تعداد تجهیزات مورد نیاز شود.
بنابراین سرعت باید بر اساس ظرفیت مورد نیاز و ویژگی‌های ماده تعیین شود.
محاسبه توان موتور کانوایر
انتخاب موتور یکی از مهم‌ترین بخش‌های طراحی کانوایر است.
توان مورد نیاز به عواملی مانند:
- وزن مواد
- وزن تسمه یا اجزای متحرک
- طول مسیر
- سرعت حرکت
- شیب مسیر
- اصطکاک
- نوع رولیک یا مکانیزم انتقال
- شرایط راه‌اندازی
- راندمان سیستم انتقال قدرت
وابسته است.
در کانوایرهای شیب‌دار، مؤلفه وزن مواد در جهت حرکت نیز باید در محاسبات لحاظ شود.
در سیستم‌های بزرگ، شرایط راه‌اندازی و بارهای لحظه‌ای نیز اهمیت ویژه‌ای دارند.
انتخاب موتور صرفاً بر اساس ظرفیت اسمی کانوایر می‌تواند منجر به انتخاب موتور نامناسب و افزایش مصرف انرژی یا مشکلات راه‌اندازی شود.
طراحی سازه کانوایر
سازه یا Frame، بخش اصلی نگهدارنده کانوایر است.
سازه باید وزن تجهیزات، مواد در حال انتقال و بارهای ناشی از عملکرد دستگاه را تحمل کند.
در طراحی سازه باید موارد زیر بررسی شوند:
- طول دهانه‌ها
- وزن تجهیزات
- وزن مواد
- بارهای دینامیکی
- نوع پروفیل
- ضخامت ورق‌ها
- نقاط اتصال
- پایه‌ها
- مهاربندی
- شرایط نصب
در پروژه‌های طولانی، خمش سازه و تغییر شکل آن می‌تواند بر عملکرد تسمه و سایر اجزای سیستم تأثیر بگذارد.
طراحی سیستم محرک کانوایر
سیستم محرک وظیفه انتقال توان موتور به بخش متحرک کانوایر را بر عهده دارد.
این سیستم می‌تواند شامل موارد زیر باشد:
- موتور الکتریکی
- گیربکس
- کوپلینگ
- زنجیر
- چرخ‌زنجیر
- پولی
- شفت
- یاتاقان
باشد.
انتخاب گیربکس باید بر اساس سرعت خروجی و گشتاور مورد نیاز انجام شود.
در برخی پروژه‌ها نیز استفاده از اینورتر یا سیستم کنترل دور می‌تواند امکان تنظیم سرعت کانوایر را فراهم کند.

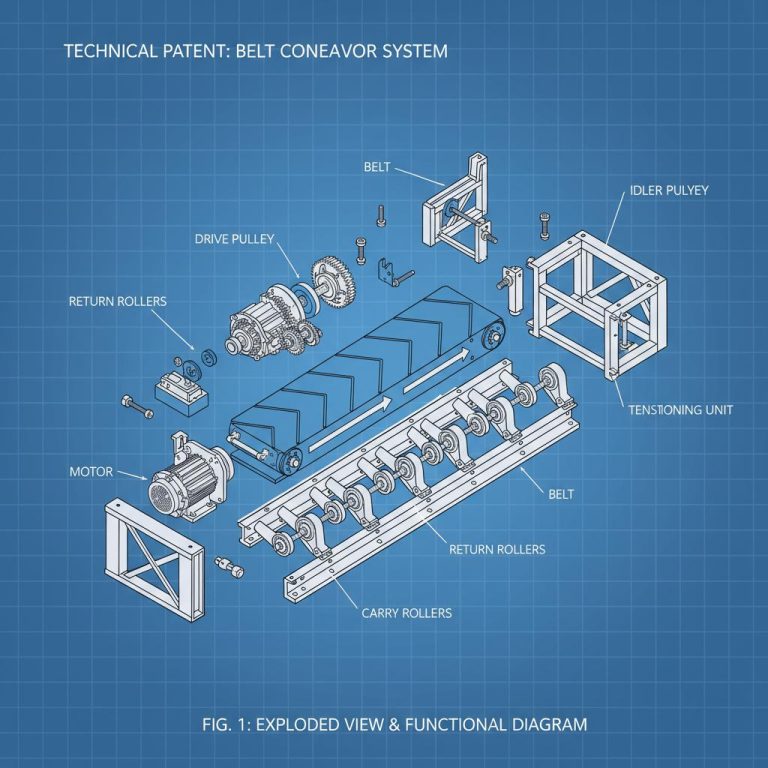

طراحی کانوایر تسمه‌ای
در طراحی کانوایر تسمه‌ای، مجموعه‌ای از پارامترها باید همزمان بررسی شوند.
مهم‌ترین آنها عبارت‌اند از:
عرض تسمه
عرض تسمه بر اساس ظرفیت، نوع ماده و سرعت انتقال تعیین می‌شود.
طول کانوایر
طول مسیر بر انتخاب سیستم محرک، سازه، تسمه و تجهیزات کشش اثر دارد.
سرعت تسمه
سرعت باید با ویژگی ماده و ظرفیت مورد نیاز هماهنگ باشد.
نوع تسمه
نوع تسمه باید بر اساس شرایط محیطی، دما، سایش، روغن، رطوبت و نوع ماده انتخاب شود.
رولیک‌ها
قطر، فاصله و آرایش رولیک‌ها بر اساس بار و نوع تسمه تعیین می‌شوند.
سیستم کشش تسمه
کشش مناسب برای جلوگیری از لغزش و حفظ عملکرد صحیح تسمه ضروری است.
طراحی اسکرو کانوایر
اسکرو کانوایر یا ماردون یکی از سیستم‌های مهم برای انتقال مواد فله است.
در طراحی آن، هندسه مارپیچ باید متناسب با ماده و ظرفیت انتقال انتخاب شود.
پارامترهای مهم عبارت‌اند از:
- قطر ماردون
- گام مارپیچ
- قطر شفت
- طول ماردون
- سرعت دوران
- زاویه نصب
- جنس پره
- ضخامت پره
- نوع یاتاقان
- نوع محفظه
برای مواد ساینده، انتخاب متریال مناسب برای پره و محفظه اهمیت بیشتری پیدا می‌کند.
در مسیرهای طولانی نیز طراحی صحیح شفت، یاتاقان‌ها و نقاط دسترسی برای تعمیرات ضروری است.
طراحی کانوایر برای مواد فله
انتقال مواد فله با انتقال قطعات یا محصولات بسته‌بندی‌شده تفاوت دارد.
در مواد فله باید ویژگی‌هایی مانند:
- چگالی
- دانه‌بندی
- رطوبت
- سایش
- چسبندگی
- دمای ماده
- رفتار ماده در هنگام ریزش
بررسی شود.
برای مثال، یک کانوایر مناسب برای سنگ و مواد معدنی الزاماً برای پودر یا مواد غذایی مناسب نیست.
به همین دلیل انتخاب کانوایر باید بر اساس ماهیت واقعی ماده انجام شود.
طراحی کانوایر برای خطوط تولید
در خطوط تولید، کانوایر معمولاً به تنهایی کار نمی‌کند و بخشی از یک سیستم بزرگ‌تر است.
ممکن است کانوایر به تجهیزاتی مانند:
- دستگاه تولید
- فیدر
- سیلو
- مخزن
- دستگاه بسته‌بندی
- دستگاه توزین
- آسیاب
- میکسر
- سرند
- سیستم تخلیه
متصل باشد.
در چنین پروژه‌هایی، طراحی باید در سطح کل خط فرآیند انجام شود.
برای مثال، ظرفیت کانوایر ورودی و خروجی باید با ظرفیت دستگاه قبل و بعد از آن هماهنگ باشد تا گلوگاه در خط ایجاد نشود.
طراحی کانوایر شیب‌دار
در مسیرهای شیب‌دار، علاوه بر ظرفیت و سرعت، زاویه انتقال اهمیت زیادی پیدا می‌کند.
حداکثر زاویه قابل استفاده به نوع ماده و نوع کانوایر وابسته است و نمی‌توان یک مقدار ثابت برای تمام مواد در نظر گرفت.
در کانوایر تسمه‌ای، ویژگی سطح تسمه و اصطکاک بین ماده و تسمه نیز بر امکان انتقال شیب‌دار اثر می‌گذارد.
در طراحی باید از سرخوردن یا برگشت مواد جلوگیری شود.
سیستم بارگیری و تخلیه کانوایر
نحوه ورود ماده به کانوایر می‌تواند تأثیر قابل توجهی بر عمر و عملکرد آن داشته باشد.
سیستم بارگیری باید تا حد امکان:
- ورود کنترل‌شده مواد
- توزیع مناسب بار
- کاهش ضربه
- جلوگیری از ریزش
- کاهش گردوغبار
را فراهم کند.
در قسمت تخلیه نیز طراحی باید به گونه‌ای باشد که ماده بدون تجمع یا گیرکردن از کانوایر خارج شود.

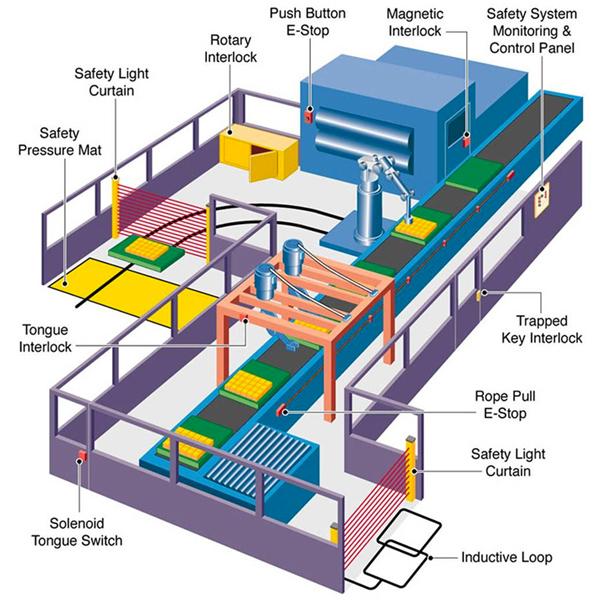

تجهیزات ایمنی کانوایر
ایمنی یکی از بخش‌های مهم طراحی سیستم‌های انتقال مواد است.
بسته به نوع و محل استفاده، می‌توان از تجهیزاتی مانند:
- حفاظ قسمت‌های متحرک
- کلید توقف اضطراری
- Pull Cord
- سنسور انحراف تسمه
- سنسور سرعت
- سیستم تشخیص پارگی تسمه
- حفاظ نقاط گیرکردن
- سیستم هشدار
استفاده کرد.
در طراحی صنعتی، الزامات ایمنی باید از ابتدای پروژه در نظر گرفته شوند و نباید صرفاً پس از ساخت به سیستم اضافه شوند.
طراحی کانوایر سفارشی
در بسیاری از پروژه‌های صنعتی، کانوایر آماده بازار با شرایط موجود سازگار نیست.
در چنین شرایطی می‌توان سیستم انتقال را به صورت سفارشی طراحی کرد.
پارامترهای قابل سفارشی‌سازی شامل:
- طول
- عرض
- ارتفاع
- زاویه
- ظرفیت
- سرعت
- نوع تسمه
- نوع رولیک
- سیستم محرک
- نوع شاسی
- سیستم تخلیه
- تجهیزات ایمنی
- سیستم کنترل
هستند.
طراحی سفارشی به‌خصوص در پروژه‌هایی که فضای نصب محدود یا مسیر انتقال غیرمعمول دارند، اهمیت بیشتری پیدا می‌کند.
مراحل طراحی و ساخت کانوایر صنعتی
فرآیند طراحی و ساخت کانوایر معمولاً شامل مراحل زیر است:
۱. بررسی نیاز پروژه
ابتدا ماده، ظرفیت، مسیر، ارتفاع، سرعت و شرایط محیطی مشخص می‌شوند.
۲. انتخاب نوع کانوایر
بر اساس مشخصات فرآیند، نوع مناسب سیستم انتقال انتخاب می‌شود.
۳. طراحی اولیه
ابعاد کلی، مسیر، نقاط بارگیری و تخلیه و محل تجهیزات مشخص می‌شوند.
۴. محاسبات مهندسی
محاسبات مربوط به:
- ظرفیت
- توان
- گشتاور
- شفت
- سازه
- تسمه یا زنجیر
- یاتاقان‌ها
انجام می‌شود.
۵. مدل‌سازی سه‌بعدی
مدل CAD برای بررسی ابعاد، تداخل قطعات و نحوه مونتاژ تهیه می‌شود.
۶. تهیه نقشه‌های ساخت
نقشه‌های قطعات، مونتاژ، سازه و جزئیات ساخت آماده می‌شوند.
۷. ساخت و مونتاژ
قطعات ساخته شده و سیستم محرک، تجهیزات انتقال و اجزای ایمنی نصب می‌شوند.
۸. تست و راه‌اندازی
در پایان، عملکرد کانوایر در شرایط کاری بررسی و تنظیمات لازم انجام می‌شود.
مدارک مهندسی مورد نیاز طراحی کانوایر
در پروژه‌های صنعتی می‌توان مدارکی مانند موارد زیر تهیه کرد:
- General Arrangement
- نقشه شاسی
- نقشه تسمه یا زنجیر
- نقشه رولیک‌ها
- نقشه پولی
- نقشه شفت
- نقشه سیستم محرک
- نقشه مونتاژ
- BOM
- مشخصات موتور و گیربکس
- مدارک تجهیزات ایمنی
- مدارک الکتریکال و کنترل
- دستورالعمل بهره‌برداری
- برنامه تعمیر و نگهداری
وجود این مدارک، ساخت، نصب، تعمیرات و توسعه آینده سیستم را ساده‌تر می‌کند.
چرا طراحی مهندسی کانوایر اهمیت دارد؟
ساخت کانوایر بدون محاسبات و طراحی مناسب می‌تواند باعث مشکلاتی مانند:
- انتخاب اشتباه موتور
- پارگی یا لغزش تسمه
- سایش سریع قطعات
- خمش شاسی
- خرابی یاتاقان
- کاهش ظرفیت واقعی
- ریزش مواد
- افزایش مصرف انرژی
- توقف مکرر خط تولید
شود.
طراحی مهندسی کمک می‌کند سیستم انتقال قبل از ساخت از نظر ظرفیت، استحکام، عملکرد و قابلیت نگهداری بررسی شود.
طراحی سیستم انتقال مواد در کنار سایر تجهیزات
کانوایر معمولاً بخشی از یک فرآیند بزرگ‌تر است.
به همین دلیل طراحی آن باید با تجهیزات مرتبط هماهنگ باشد.
برای مثال در یک خط خوراک دام، ممکن است مسیر فرآیند شامل:
سیلو ← فیدر ← کانوایر ← میکسر ← کانوایر تخلیه ← محل مصرف
باشد.
در چنین سیستمی، ظرفیت هر بخش باید با بخش‌های دیگر هماهنگ شود.
این موضوع در پروژه‌های صنعتی بزرگ اهمیت بیشتری پیدا می‌کند؛ زیرا ظرفیت پایین یک تجهیز می‌تواند کل خط را محدود کند.
جمع‌بندی
طراحی کانوایر صنعتی یک فرآیند مهندسی است که باید بر اساس نوع ماده، ظرفیت انتقال، مسیر، سرعت، شرایط محیطی و نحوه اتصال به سایر تجهیزات انجام شود.
کانوایرهای تسمه‌ای، زنجیری، رولیکی، اسکرو و سایر سیستم‌های انتقال هرکدام برای شرایط خاصی طراحی می‌شوند و انتخاب آنها باید بر اساس نیاز واقعی پروژه انجام شود.
در یک طراحی مناسب، علاوه بر انتخاب نوع کانوایر، پارامترهایی مانند توان موتور، گیربکس، شفت، یاتاقان‌ها، سازه، سیستم بارگیری و تخلیه و تجهیزات ایمنی نیز بررسی می‌شوند.
در پروژه‌های صنعتی، طراحی سفارشی کانوایر می‌تواند امکان هماهنگ‌سازی سیستم انتقال با فضای نصب، ظرفیت خط تولید و تجهیزات موجود را فراهم کند.
