تعمیر و نگهداری کمپرسور صنعتی | سرویس و نگهداری سیستم هوای فشرده

تعمیر و نگهداری کمپرسور صنعتی مجموعه‌ای از اقدامات برنامه‌ریزی‌شده برای حفظ عملکرد، افزایش قابلیت اطمینان و کاهش خرابی‌های ناگهانی کمپرسور و تجهیزات مرتبط با سیستم هوای فشرده است.

کمپرسور یکی از تجهیزات مهم بسیاری از کارخانه‌هاست و توقف آن می‌تواند باعث اختلال در عملکرد تجهیزات پنوماتیک، خطوط تولید و ماشین‌آلات وابسته شود.

به همین دلیل، نگهداری کمپرسور نباید تنها به زمانی محدود شود که دستگاه دچار خرابی شده است. بررسی‌های دوره‌ای، تعویض به‌موقع قطعات مصرفی، کنترل شرایط کاری و شناسایی علائم غیرعادی می‌تواند از بسیاری از خرابی‌های پرهزینه جلوگیری کند.

در یک برنامه نگهداری اصولی، علاوه بر خود کمپرسور، تجهیزاتی مانند فیلترها، درایر، درین‌ها، مخزن و شبکه توزیع هوای فشرده نیز باید بررسی شوند. CAGI نیز نگهداری صحیح را بخشی از عملکرد قابل‌اعتماد و کارآمد کل سیستم هوای فشرده می‌داند.

چرا نگهداری کمپرسور اهمیت دارد؟

خرابی کمپرسور تنها به هزینه تعمیر دستگاه محدود نمی‌شود.

در صورت توقف کمپرسور ممکن است:

• خط تولید متوقف شود.
• تجهیزات پنوماتیک از کار بیفتند.
• کیفیت محصول تحت تأثیر قرار گیرد.
• زمان تولید از دست برود.
• هزینه تعمیرات اضطراری افزایش پیدا کند.
• مصرف انرژی افزایش یابد.
• عمر قطعات کاهش پیدا کند.

نگهداری پیشگیرانه با هدف کاهش احتمال خرابی‌های ناگهانی انجام می‌شود و امکان برنامه‌ریزی تعمیرات را در زمان مناسب فراهم می‌کند.

CAGI نیز نگهداری برنامه‌ریزی‌شده را در مقابل رویکرد «خرابی و سپس تعمیر» یا Break-Fix قرار می‌دهد و آن را روشی برای کاهش خرابی‌های ناگهانی و افزایش قابلیت اطمینان تجهیزات معرفی می‌کند.

انواع روش‌های نگهداری کمپرسور

نگهداری کمپرسور را می‌توان بر اساس روش انجام به چند گروه تقسیم کرد.

نگهداری اصلاحی

در این روش، پس از ایجاد خرابی یا مشکل، تعمیر انجام می‌شود.

این روش برای برخی خرابی‌های کم‌اهمیت ممکن است قابل استفاده باشد، اما در تجهیزات حیاتی خط تولید، تکیه صرف بر تعمیر پس از خرابی می‌تواند باعث توقف ناخواسته تولید شود.

نگهداری پیشگیرانه

در نگهداری پیشگیرانه، سرویس‌ها و تعویض قطعات بر اساس برنامه زمانی یا ساعات کارکرد انجام می‌شوند.

مواردی مانند:

• تعویض روغن
• تعویض فیلتر
• بررسی تسمه
• تمیزکاری کولر
• بررسی اتصالات
• کنترل سیستم تخلیه کندانس

می‌توانند در این برنامه قرار بگیرند.

نگهداری پیش‌بینانه

در این روش، وضعیت واقعی تجهیز با استفاده از داده‌ها و اندازه‌گیری‌ها بررسی می‌شود.

برای مثال:

• آنالیز روغن
• اندازه‌گیری ارتعاش
• بررسی دما
• بررسی فشار
• پایش مصرف برق
• بررسی ساعات کارکرد
• پایش افت فشار

می‌توانند برای تشخیص تغییرات عملکردی استفاده شوند.

هدف این است که نشانه‌های خرابی پیش از تبدیل‌شدن به یک خرابی جدی شناسایی شوند.

برنامه سرویس دوره‌ای کمپرسور

برنامه سرویس باید بر اساس نوع کمپرسور، مدل دستگاه، ساعات کارکرد، شرایط محیطی و دستورالعمل سازنده تنظیم شود.

بنابراین نمی‌توان یک عدد ثابت برای تمام کمپرسورها تعیین کرد.

با این حال، یک برنامه عمومی می‌تواند شامل بررسی‌های روزانه، هفتگی، ماهانه و دوره‌های سرویس بر اساس ساعات کارکرد باشد.

بررسی‌های روزانه

اپراتور می‌تواند موارد زیر را بررسی کند:

• فشار کاری
• دمای کاری
• سطح روغن، در کمپرسورهای روغنی
• صدای غیرعادی
• لرزش غیرعادی
• نشتی روغن
• نشتی هوا
• وضعیت آلارم‌ها
• عملکرد درین‌ها
• شرایط ظاهری دستگاه

ثبت این اطلاعات در یک فرم یا سیستم نگهداری، امکان مقایسه عملکرد کمپرسور در طول زمان را فراهم می‌کند.

سرویس هفتگی کمپرسور

در سرویس‌های هفتگی، بسته به نوع دستگاه و توصیه سازنده، موارد زیر می‌توانند بررسی شوند:

• فیلتر هوای ورودی
• سیستم خنک‌کاری
• نشتی‌های هوا
• نشتی روغن
• وضعیت شیلنگ‌ها
• اتصالات
• درین‌ها
• تسمه‌ها
• تجهیزات ایمنی
• وضعیت کلی کمپرسور

در محیط‌های بسیار گردوغبار یا گرم، ممکن است بعضی از بررسی‌ها به فواصل کوتاه‌تری نیاز داشته باشند.

سرویس ماهانه کمپرسور

در سرویس‌های دوره‌ای ماهانه می‌توان موارد زیر را بررسی کرد:

• تمیزی فیلترها
• وضعیت کولر یا Aftercooler
• اتصالات مکانیکی
• تسمه و کوپلینگ
• سیستم تخلیه کندانس
• وضعیت تابلو برق
• اتصالات الکتریکی
• دمای کارکرد
• فشار تخلیه
• عملکرد سیستم کنترل

فواصل واقعی سرویس باید با دفترچه سازنده و شرایط بهره‌برداری دستگاه تطبیق داده شوند.

روغن کمپرسور و اهمیت تعویض به‌موقع

در کمپرسورهای روغنی، روغن یکی از اجزای مهم عملکرد دستگاه است.

روغن علاوه بر روانکاری، می‌تواند در خنک‌کاری و آب‌بندی بخش‌هایی از کمپرسور نیز نقش داشته باشد.

استفاده از روغن نامناسب یا ادامه کار با روغن آلوده می‌تواند باعث افزایش سایش و کاهش عملکرد شود.

در زمان سرویس باید مواردی مانند:

• سطح روغن
• وضعیت ظاهری
• آلودگی
• نوع روغن
• ساعات کارکرد
• شرایط دمایی

بررسی شوند.

فاصله تعویض روغن باید بر اساس توصیه سازنده و شرایط واقعی کار تعیین شود و نباید یک بازه ثابت را برای تمام مدل‌های کمپرسور در نظر گرفت.

CAGI نیز بر استفاده از برنامه سرویس مناسب، سیالات و قطعات با مشخصات صحیح و توجه به شرایط کاری تأکید می‌کند.

تعویض فیلترهای کمپرسور

فیلترهای کمپرسور نقش مهمی در محافظت از تجهیزات و حفظ کیفیت هوای فشرده دارند.

فیلترهای مختلف می‌توانند برای کاربردهای متفاوت استفاده شوند، از جمله:

• فیلتر هوای ورودی
• فیلتر روغن
• فیلترهای هوای فشرده
• فیلترهای Coalescing
• فیلترهای ذرات
• فیلترهای مخصوص کاربردهای خاص

گرفتگی فیلتر می‌تواند باعث افزایش افت فشار شود.

CAGI اشاره می‌کند که فیلترهای کثیف یا نامتناسب می‌توانند محدودیت جریان ایجاد کرده و افت فشار سیستم را افزایش دهند.

بنابراین تعویض فیلتر نباید صرفاً زمانی انجام شود که دستگاه کاملاً دچار مشکل شده باشد؛ برنامه تعویض باید بر اساس نوع فیلتر، شرایط کاری و توصیه سازنده تنظیم شود.

بررسی سیستم خنک‌کاری کمپرسور

افزایش دمای کمپرسور یکی از مواردی است که باید در برنامه نگهداری مورد توجه قرار گیرد.

سیستم خنک‌کاری می‌تواند شامل:

• Air Cooler
• Oil Cooler
• Aftercooler
• فن
• رادیاتور
• سیستم آب خنک

باشد.

تجمع گردوغبار روی سطوح خنک‌کننده می‌تواند انتقال حرارت را کاهش دهد.

بنابراین تمیزکاری و بررسی سیستم خنک‌کاری باید بر اساس دستورالعمل سازنده و شرایط محیطی انجام شود.

بررسی نشتی هوای فشرده

نشتی یکی از مشکلات رایج سیستم‌های هوای فشرده است.

نشتی می‌تواند در قسمت‌هایی مانند:

• اتصالات
• شیلنگ‌ها
• شیرها
• کوپلینگ‌ها
• خطوط توزیع
• تجهیزات مصرف‌کننده

ایجاد شود.

نکته مهم این است که تعمیر نشتی فقط یک اقدام نگهداری مکانیکی نیست؛ بلکه می‌تواند مستقیماً بر مصرف انرژی سیستم نیز تأثیر بگذارد.

DOE نیز شناسایی و تعمیر نشتی‌ها را یکی از اجزای مهم برنامه نگهداری سیستم هوای فشرده معرفی می‌کند.

در سیستم‌های بزرگ، می‌توان از روش‌هایی مانند تجهیزات تشخیص نشتی اولتراسونیک برای شناسایی نقاط مشکل‌دار استفاده کرد.

نگهداری مخزن و سیستم تخلیه کندانس

کندانس تولیدشده در فرآیند فشرده‌سازی باید به‌درستی مدیریت شود.

مخزن، جداکننده‌ها و نقاط پایین شبکه ممکن است محل تجمع آب و کندانس باشند.

درین‌های اتوماتیک نیز باید به‌صورت دوره‌ای بررسی شوند.

اگر درین در حالت باز گیر کند، هوای فشرده به‌صورت مداوم هدر می‌رود و اگر در حالت بسته گیر کند، کندانس می‌تواند در سیستم باقی بماند.

منابع فنی DOE و CAGI هر دو بر اهمیت عملکرد صحیح درین‌ها و مدیریت کندانس تأکید دارند.

جهت مطالعه : طراحی مخازن تحت فشار

نگهداری درایر هوای فشرده

درایر بخش مهمی از سیستم هوای فشرده است و نگهداری آن باید هم‌زمان با کمپرسور انجام شود.

درایر معیوب یا کثیف می‌تواند باعث ورود رطوبت به شبکه توزیع شود.

این موضوع ممکن است باعث:

• خوردگی لوله‌ها
• آسیب به تجهیزات
• افت کیفیت هوای فشرده
• اختلال در تجهیزات پنوماتیک
• افزایش هزینه تعمیرات

شود.

CAGI نیز توضیح می‌دهد که آلودگی ناشی از نگهداری نامناسب کمپرسور می‌تواند تجهیزات پایین‌دست مانند درایرها و فیلترها را تحت تأثیر قرار دهد.

لینک مطالعه : طراحی درایر صنعتی و سیستم خشک‌کن هوای فشرده

بررسی افت فشار در سیستم هوای فشرده

افت فشار فقط به کمپرسور مربوط نیست.

عواملی مانند:

• فیلتر کثیف
• درایر نامناسب
• لوله‌کشی نامناسب
• شیرها
• اتصالات
• زانویی‌ها
• قطر نامناسب لوله

می‌توانند باعث افزایش افت فشار شوند.

CAGI توصیه می‌کند افت فشار در نقاط مختلف سیستم اندازه‌گیری شود تا مشخص شود مشکل دقیقاً در کدام بخش ایجاد شده است. همچنین افزایش تدریجی افت فشار یک تجهیز می‌تواند نشانه نیاز به تعمیر یا تعویض آن باشد.

بنابراین اگر فشار مورد نیاز مصرف‌کننده تأمین نمی‌شود، نباید بلافاصله فشار خروجی کمپرسور افزایش داده شود؛ ابتدا باید علت افت فشار بررسی شود.

بررسی لرزش و صدای غیرعادی کمپرسور

تغییر صدا یا لرزش کمپرسور می‌تواند نشانه وجود یک مشکل مکانیکی یا عملیاتی باشد.

علل احتمالی می‌توانند شامل موارد زیر باشند:

• عدم هم‌راستایی
• خرابی یاتاقان
• شل‌شدن اتصالات
• مشکل در کوپلینگ
• نامتعادلی قطعات دوار
• مشکل در فن
• نصب نامناسب
• مشکلات انتقال قدرت

تشخیص دقیق علت به نوع کمپرسور و شرایط دستگاه بستگی دارد.

در کمپرسورهای مهم و حساس، پایش ارتعاش می‌تواند به‌عنوان بخشی از نگهداری پیش‌بینانه مورد استفاده قرار گیرد.

عیب‌یابی کمپرسور؛ مشکلات رایج

کمپرسور روشن نمی‌شود

علل احتمالی:

• مشکل برق ورودی
• فعال‌شدن حفاظت
• خطای کنترلر
• مشکل موتور
• فشار نامناسب سیستم
• خرابی تجهیزات کنترلی

ابتدا باید کد خطا و شرایط توقف دستگاه بررسی شود و سپس عیب‌یابی بر اساس دستورالعمل سازنده انجام گیرد.

فشار کمپرسور پایین است

علل احتمالی:

• نشتی شبکه
• گرفتگی فیلتر
• ظرفیت ناکافی
• تنظیمات نامناسب
• خرابی شیرها
• افزایش مصرف هوای فشرده
• مشکل در سیستم کنترل

در چنین شرایطی بررسی کل سیستم اهمیت دارد و نباید مشکل را صرفاً به خود کمپرسور نسبت داد.

کمپرسور بیش از حد گرم می‌شود

علل احتمالی می‌تواند شامل:

• گرفتگی سیستم خنک‌کاری
• دمای بالای محیط
• تهویه نامناسب اتاق کمپرسور
• مشکل روغن
• بار کاری بالا
• خرابی فن
• مشکل در کولر

باشد.

کمپرسور روغن مصرف می‌کند

علت می‌تواند به نوع کمپرسور، وضعیت آب‌بندی، سیستم روغن‌کاری، شرایط کاری یا قطعات داخلی مربوط باشد و نیازمند عیب‌یابی تخصصی است.

صدای کمپرسور تغییر کرده است

تغییر ناگهانی صدا باید جدی گرفته شود و مواردی مانند یاتاقان، کوپلینگ، فن، شفت و سایر اجزای دوار بررسی شوند.

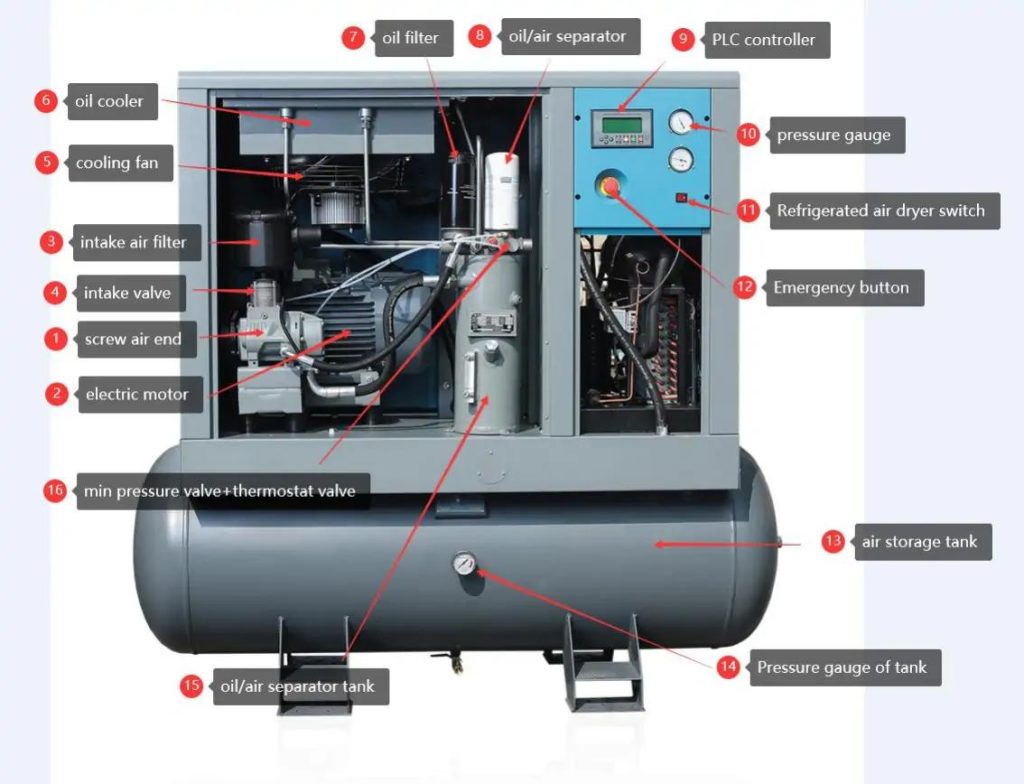

تعمیر کمپرسور اسکرو

کمپرسورهای اسکرو به دلیل ساختار خاص خود، نیازمند برنامه نگهداری متناسب با مدل دستگاه هستند.

در سرویس کمپرسور اسکرو ممکن است موارد زیر بررسی یا تعویض شوند:

• روغن
• فیلتر روغن
• فیلتر هوا
• Air/Oil Separator
• تسمه، در مدل‌های تسمه‌ای
• کوپلینگ، در مدل‌های مربوطه
• سیستم خنک‌کاری
• شیرهای کنترلی
• سنسورها
• شیلنگ‌ها و اتصالات

برخی تعمیرات داخلی مانند بازکردن Air End، یاتاقان‌ها یا گیربکس باید توسط تکنسین واجد صلاحیت و مطابق دستورالعمل سازنده انجام شوند.

CAGI نیز تأکید می‌کند که تعمیرات تخصصی باید مطابق دستورالعمل سازنده و توسط افراد آموزش‌دیده انجام شود.

تعمیر کمپرسور پیستونی

در کمپرسورهای پیستونی، اجزایی مانند:

• سیلندر
• پیستون
• رینگ
• سوپاپ‌ها
• شاتون
• میل‌لنگ
• یاتاقان‌ها

نقش مهمی دارند.

افزایش صدای دستگاه، کاهش ظرفیت، افزایش مصرف روغن یا تغییر فشار می‌تواند نشانه نیاز به بررسی این اجزا باشد.

فواصل سرویس باید بر اساس طراحی کمپرسور و توصیه سازنده تعیین شوند.

نگهداری اتاق کمپرسور

محل نصب کمپرسور نیز بر عملکرد آن تأثیر دارد.

در اتاق کمپرسور باید مواردی مانند:

• تهویه مناسب
• دمای محیط
• مسیر ورود و خروج هوا
• جلوگیری از ورود گردوغبار
• فضای کافی برای سرویس
• دسترسی مناسب به تجهیزات
• مسیر مناسب تخلیه کندانس

بررسی شوند.

تهویه نامناسب می‌تواند باعث افزایش دمای محیط و کاهش عملکرد سیستم خنک‌کاری شود.

بنابراین نگهداری کمپرسور بدون توجه به شرایط اتاق کمپرسور کامل نیست.

تأثیر نگهداری بر مصرف انرژی کمپرسور

کمپرسور یکی از مصرف‌کنندگان مهم انرژی در بسیاری از کارخانه‌هاست.

افزایش افت فشار، نشتی، فیلترهای کثیف، تنظیمات نامناسب و عملکرد نامناسب تجهیزات می‌توانند هزینه انرژی را افزایش دهند.

CAGI نیز نگهداری صحیح را یکی از عوامل مؤثر بر قابلیت اطمینان و کارایی سیستم هوای فشرده معرفی می‌کند.

به همین دلیل، نگهداری کمپرسور را نباید صرفاً هزینه تعمیرات دانست؛ بلکه بخشی از مدیریت بهره‌وری سیستم هوای فشرده است.

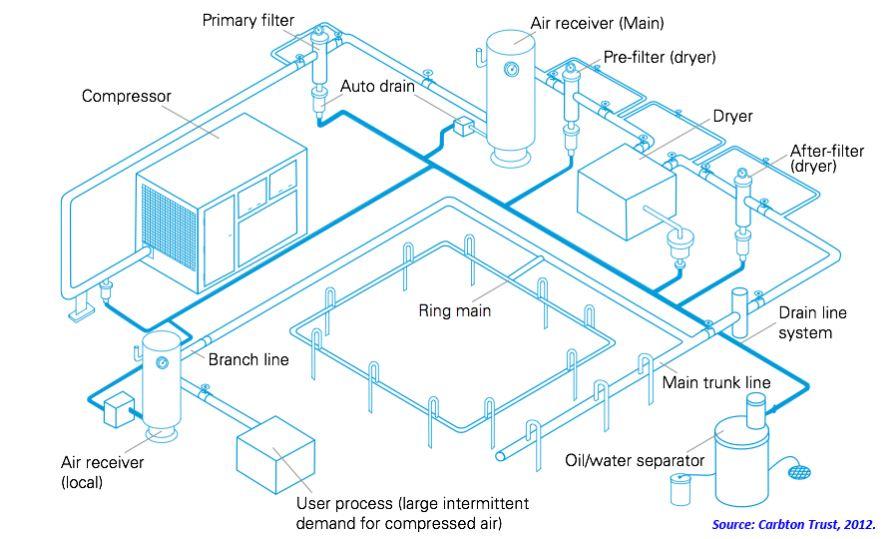

نگهداری کل سیستم هوای فشرده

نگهداری صحیح زمانی نتیجه بهتری دارد که کل سیستم بررسی شود.

زنجیره اصلی سیستم می‌تواند شامل موارد زیر باشد:

کمپرسور ← Aftercooler ← مخزن ← فیلتر ← درایر ← فیلتر نهایی ← شبکه توزیع ← مصرف‌کننده

در هر یک از این بخش‌ها ممکن است مشکل ایجاد شود.

برای مثال، یک فیلتر مسدودشده یا درین خراب می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد، حتی اگر خود کمپرسور کاملاً سالم باشد.
