پایپینگ صنعتی چیست؟
پایپینگ صنعتی به مجموعه‌ای از لوله‌ها، اتصالات، شیرآلات، فلنج‌ها، تجهیزات کنترلی، ساپورت‌ها و سایر اجزایی گفته می‌شود که برای انتقال سیالات در یک واحد صنعتی مورد استفاده قرار می‌گیرند.
این سیالات می‌توانند شامل آب، هوای فشرده، بخار، گاز، مواد شیمیایی، سیالات فرآیندی، روغن، سوخت یا سایر مواد مورد استفاده در فرآیند تولید باشند.
در یک پروژه صنعتی، پایپینگ تنها به انتخاب قطر لوله و اتصال چند خط به یکدیگر محدود نمی‌شود. مسیرگذاری خطوط، شرایط فشار و دما، جنس لوله، افت فشار، انبساط حرارتی، نحوه اتصال به تجهیزات، ساپورت‌ها، شیرآلات، الزامات بازرسی و روش اجرای خطوط نیز باید در طراحی در نظر گرفته شوند.
آنچه در این مقاله می‌خوانیم

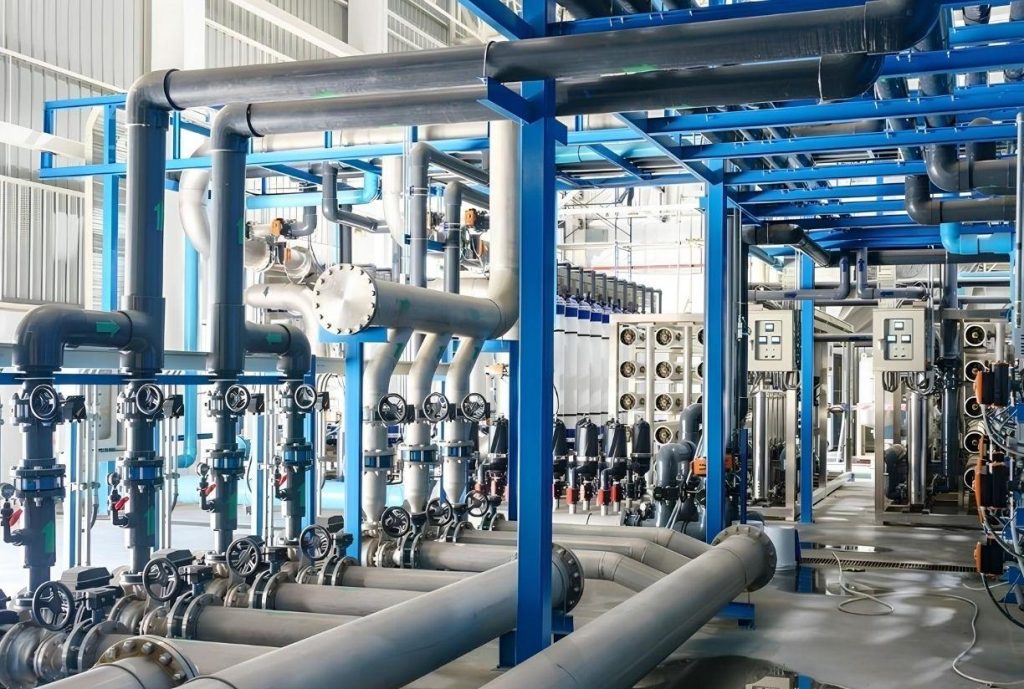

اهمیت طراحی صحیح پایپینگ صنعتی
یک سیستم پایپینگ باید بتواند سیال را با دبی مورد نیاز و در شرایط طراحی مشخص منتقل کند و در عین حال از نظر مکانیکی، عملیاتی و نگهداری نیز عملکرد مناسبی داشته باشد.
طراحی نامناسب می‌تواند باعث افزایش افت فشار، مصرف انرژی، ارتعاش، نشتی، خوردگی، مشکلات تعمیراتی و کاهش قابلیت اطمینان سیستم شود.
در پروژه‌های صنعتی، طراحی پایپینگ باید ارتباط میان تجهیزات مختلف را نیز در نظر بگیرد؛ برای مثال اتصال صحیح مخزن، پمپ، کمپرسور، فیلتر، درایر، مبدل حرارتی یا سایر تجهیزات فرآیندی به خطوط لوله اهمیت زیادی دارد.
تفاوت پایپینگ فرآیندی و پایپینگ Utility
همه خطوط یک کارخانه ماهیت یکسانی ندارند.
پایپینگ فرآیندی
این خطوط مستقیماً با فرآیند تولید و انتقال مواد یا سیالات فرآیندی در ارتباط هستند.
برای مثال:
- خطوط انتقال مواد شیمیایی
- خطوط فرآیندی صنایع غذایی
- خطوط انتقال روغن
- خطوط بخار فرآیندی
- خطوط انتقال گاز
- خطوط فرآیندی واحدهای تولیدی
پایپینگ Utility
این خطوط معمولاً برای تأمین سرویس‌های جانبی کارخانه استفاده می‌شوند، مانند:
- آب صنعتی
- آب خنک‌کننده
- هوای فشرده
- بخار
- آب گرم
- گاز
- هوای ابزار دقیق
در هر دو حالت، شرایط طراحی و الزامات فنی باید بر اساس نوع سرویس و استاندارد مربوطه تعیین شود.
برای مثال، در سیستم هوای فشرده، پایپینگ باید متناسب با ظرفیت کمپرسور، فشار کاری، افت فشار مجاز، تجهیزات تصفیه و نقاط مصرف طراحی شود.
اطلاعات مورد نیاز برای طراحی پایپینگ
قبل از شروع طراحی، باید اطلاعات فنی پروژه مشخص باشد. مهم‌ترین اطلاعات عبارت‌اند از:
- نوع سیال
- دبی مورد نیاز
- فشار کاری
- فشار طراحی
- دمای کاری
- دمای طراحی
- جنس و خواص سیال
- خورندگی سیال
- شرایط محیطی
- طول مسیر
- اختلاف ارتفاع
- تجهیزات متصل به خط
- شرایط بهره‌برداری
- الزامات ایمنی
- استانداردها و کدهای مورد استفاده
هرچه اطلاعات ورودی دقیق‌تر باشد، امکان طراحی مناسب‌تر و کاهش تغییرات در مرحله ساخت و اجرا بیشتر خواهد بود.
طراحی P&ID در پروژه‌های پایپینگ

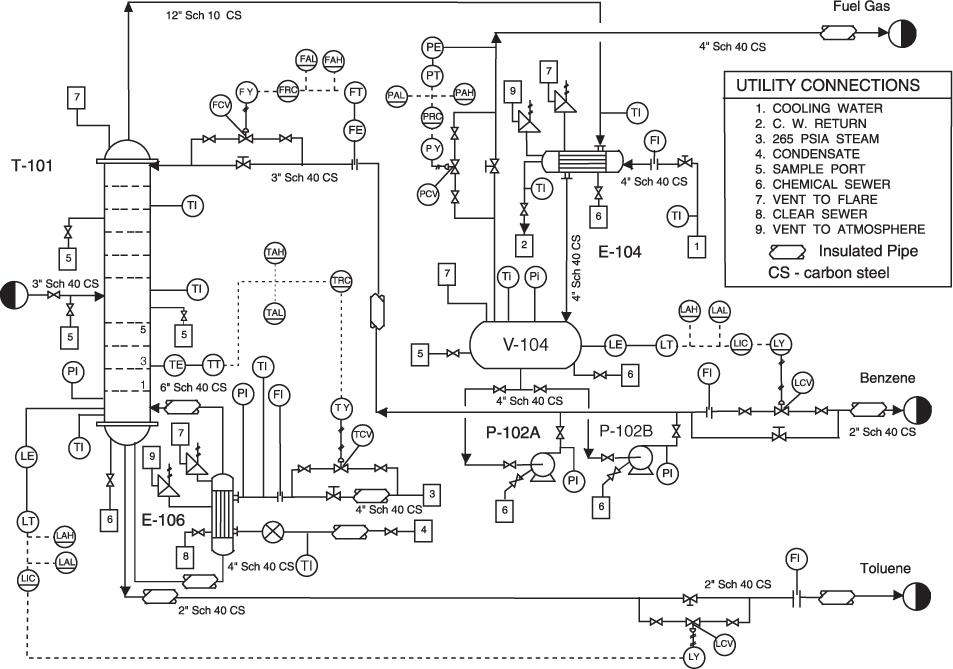

یکی از مهم‌ترین مدارک مهندسی در پروژه‌های پایپینگ، P&ID یا Piping and Instrumentation Diagram است.
در P&ID ارتباط تجهیزات، خطوط، شیرآلات، ابزار دقیق و اجزای اصلی سیستم نمایش داده می‌شود.
P&ID می‌تواند اطلاعاتی مانند موارد زیر را مشخص کند:
- شماره خط
- مسیر جریان
- تجهیزات فرآیندی
- شیرهای دستی و کنترلی
- تجهیزات اندازه‌گیری
- نقاط تخلیه
- نقاط هواگیری
- اتصال خطوط به تجهیزات
- مسیرهای Bypass
- تجهیزات ایمنی و حفاظتی
P&ID معمولاً یکی از مبناهای اصلی برای توسعه طراحی پایپینگ و تهیه مدارک اجرایی پروژه است.
انتخاب قطر لوله و محاسبات پایپینگ
یکی از بخش‌های مهم طراحی پایپینگ، تعیین قطر مناسب لوله است.
قطر لوله باید بر اساس پارامترهایی مانند:
- دبی سیال
- سرعت جریان
- فشار کاری
- افت فشار مجاز
- خواص سیال
- طول مسیر
- تغییرات ارتفاع
- نوع تجهیزات
- شرایط فرآیند
تعیین شود.
انتخاب قطر بیش از اندازه می‌تواند هزینه خرید، ساخت و ساپورت‌گذاری را افزایش دهد و انتخاب قطر کمتر از نیاز نیز می‌تواند باعث افزایش سرعت جریان و افت فشار شود.
بنابراین هدف طراحی، انتخاب ابعاد مناسب بر اساس شرایط واقعی پروژه است، نه صرفاً استفاده از یک قطر استاندارد برای تمام خطوط.
افت فشار در سیستم پایپینگ
افت فشار یکی از پارامترهای مهم در طراحی خطوط لوله است.
افت فشار تنها مربوط به طول مستقیم لوله نیست و عواملی مانند موارد زیر نیز در آن تأثیر دارند:
- زانوها
- سه‌راهی‌ها
- شیرآلات
- فیلترها
- اتصالات
- تغییر قطر
- ورودی و خروجی تجهیزات
- طول مسیر
- زبری داخلی لوله
در خطوطی که به پمپ یا کمپرسور متصل هستند، کنترل افت فشار می‌تواند بر عملکرد و مصرف انرژی سیستم تأثیرگذار باشد.
برای مثال، در سیستم هوای فشرده، انتخاب صحیح قطر لوله و کاهش افت فشار در مسیر می‌تواند به عملکرد مناسب‌تر تجهیزات تصفیه و نقاط مصرف کمک کند.
انتخاب جنس لوله در پایپینگ صنعتی
جنس لوله باید بر اساس نوع سیال و شرایط کاری انتخاب شود.
برخی از متریال‌های متداول عبارت‌اند از:
- فولاد کربنی
- فولاد زنگ‌نزن
- آلیاژهای خاص
- چدن در کاربردهای مشخص
- لوله‌های پلیمری
- لوله‌های پوشش‌دار یا لاینینگ‌شده
در انتخاب متریال باید مواردی مانند فشار، دما، خوردگی، خواص شیمیایی سیال، شرایط محیطی، روش اتصال و الزامات بهداشتی بررسی شود.
در صنایع غذایی و دارویی، انتخاب متریال و طراحی سطوح داخلی اهمیت بیشتری پیدا می‌کند.
در سیستم‌های بهداشتی، علاوه بر جنس لوله، نحوه جوشکاری، پرداخت سطوح، قابلیت تخلیه، جلوگیری از نواحی مرده و قابلیت شست‌وشو نیز اهمیت دارد.
انتخاب شیرآلات و اتصالات صنعتی
شیرآلات بخشی مهم از سیستم پایپینگ هستند و برای کنترل، قطع و وصل یا تنظیم جریان استفاده می‌شوند.
بسته به کاربرد پروژه ممکن است از انواع مختلف شیرها استفاده شود، از جمله:
- Ball Valve
- Gate Valve
- Globe Valve
- Butterfly Valve
- Check Valve
- Control Valve
- Safety / Relief Valve در کاربردهای مربوطه
انتخاب شیر باید بر اساس شرایط واقعی سرویس، فشار و دما، نوع سیال، اندازه خط، نحوه اتصال و الزامات کنترلی انجام شود.
همچنین اتصالاتی مانند:
- زانویی
- سه‌راهی
- تبدیل
- فلنج
- کپ
- اتصالات جوشی یا رزوه‌ای
باید با مشخصات خط و کلاس متریال پروژه هماهنگ باشند.
طراحی مسیر و Layout پایپینگ
مسیرگذاری خطوط یا Piping Layout یکی از بخش‌های مهم مهندسی پایپینگ است.
در طراحی مسیر باید موارد زیر در نظر گرفته شوند:
- دسترسی مناسب برای تعمیرات
- فاصله مناسب از تجهیزات
- مسیر ایمن اپراتور
- امکان نصب و باز کردن تجهیزات
- مسیر عبور جرثقیل یا تجهیزات تعمیراتی
- شیب مورد نیاز خطوط
- نقاط Drain و Vent
- انبساط حرارتی
- محل ساپورت‌ها
- محدودیت‌های سازه‌ای
مسیر کوتاه‌تر همیشه به معنی طراحی بهتر نیست؛ گاهی یک مسیر کمی طولانی‌تر، دسترسی تعمیراتی و عملکرد مکانیکی مناسب‌تری ایجاد می‌کند.
نقشه ایزومتریک پایپینگ چیست؟
پس از مشخص شدن مسیر خطوط، برای ساخت و اجرای بسیاری از خطوط از Piping Isometric Drawing استفاده می‌شود.
در نقشه ایزومتریک معمولاً اطلاعاتی مانند موارد زیر نمایش داده می‌شود:
- مسیر لوله
- ابعاد
- اندازه‌ها
- ارتفاع‌ها
- زانوها و اتصالات
- شیرآلات
- فلنج‌ها
- نقاط جوش
- شماره خط
- مشخصات متریال
- محل اتصال تجهیزات
- اطلاعات مورد نیاز ساخت
ایزومتریک یکی از مدارک مهم برای ساخت، پیش‌ساخت، نصب و کنترل ابعادی خطوط است.
طراحی ساپورت پایپینگ
لوله‌ها نباید بدون پشتیبانی مناسب در مسیر نصب شوند.
ساپورت‌ها وظایف مختلفی دارند، از جمله:
- تحمل وزن خط
- کنترل جابه‌جایی
- کاهش ارتعاش
- کنترل نیروهای وارد بر تجهیزات
- مدیریت انبساط حرارتی
- حفظ موقعیت خط
بسته به شرایط پروژه ممکن است از انواع مختلف ساپورت استفاده شود، مانند:
- Pipe Shoe
- Clamp
- Hanger
- Guide
- Anchor
- Spring Support
نوع و محل قرارگیری ساپورت‌ها باید با توجه به وزن خط، طول مسیر، شرایط دمایی، حرکت حرارتی و الزامات طراحی تعیین شود.
انبساط حرارتی و انعطاف‌پذیری پایپینگ
در خطوطی که سیال با دمای بالا یا تغییرات دمایی قابل توجه دارند، تغییر طول لوله باید در طراحی مورد توجه قرار گیرد.
افزایش دما می‌تواند باعث انبساط خط و ایجاد نیرو و تنش در نقاط اتصال شود.
برای مدیریت این موضوع ممکن است از روش‌هایی مانند:
- ایجاد مسیرهای انعطاف‌پذیر
- تغییر مسیر خط
- استفاده مناسب از ساپورت‌ها
- Expansion Loop
- Expansion Joint در کاربردهای مناسب
استفاده شود.
تحلیل انعطاف‌پذیری و تنش پایپینگ، به‌خصوص در خطوط حساس و متصل به تجهیزات، باید توسط فرد متخصص و مطابق معیار طراحی پروژه انجام شود.
اتصال پایپینگ به تجهیزات صنعتی
یکی از نقاط حساس در طراحی پایپینگ، اتصال خطوط به تجهیزات است.
برای مثال، اتصال خط به:
- پمپ
- کمپرسور
- مخزن
- مبدل حرارتی
- فیلتر
- درایر
- شیرآلات
- تجهیزات فرآیندی
باید از نظر ابعاد، فشار، نیرو، ارتعاش، دسترسی و شرایط عملیاتی بررسی شود.
در برخی تجهیزات، انتقال نیرو یا بار اضافی از پایپینگ به نازل تجهیز می‌تواند مشکل‌ساز باشد؛ بنابراین Layout، ساپورت‌گذاری و انعطاف‌پذیری خط باید با مشخصات تجهیز هماهنگ شوند.
ساخت و اجرای پایپینگ صنعتی
پس از تکمیل طراحی و تأیید مدارک، مرحله ساخت و نصب خطوط آغاز می‌شود.
این مرحله می‌تواند شامل:
- تهیه و کنترل متریال
- برشکاری
- آماده‌سازی لبه‌ها
- Fit-up
- جوشکاری
- بازرسی جوش
- مونتاژ فلنج‌ها و اتصالات
- ساخت Spool
- نصب ساپورت‌ها
- انتقال و نصب خطوط
- اتصال به تجهیزات
- رنگ‌آمیزی یا پوشش
- عایق‌کاری در صورت نیاز
- تست و بازرسی نهایی
باشد.
در پروژه‌هایی که بخشی از خطوط به صورت Spool در کارگاه ساخته می‌شوند، کنترل ابعادی و کیفیت ساخت قبل از انتقال به محل نصب اهمیت زیادی دارد.
جوشکاری و کنترل کیفیت پایپینگ
کیفیت اتصالات جوشی یکی از عوامل مهم در قابلیت اطمینان خطوط پایپینگ است.
فرآیند کنترل کیفیت می‌تواند بر اساس الزامات پروژه شامل مواردی مانند:
- کنترل متریال
- بررسی WPS/PQR
- کنترل صلاحیت جوشکار
- کنترل Fit-up
- بازرسی چشمی
- آزمون‌های غیرمخرب
- کنترل ابعادی
- بررسی سوابق جوشکاری
باشد.
نوع و میزان بازرسی باید بر اساس مشخصات پروژه، نوع سرویس، استاندارد حاکم و الزامات کارفرما تعیین شود.
تست و بازرسی پایپینگ
پس از ساخت و نصب، خطوط باید مطابق روش اجرایی و الزامات پروژه مورد بررسی و آزمون قرار گیرند.
بسته به نوع سیستم، شرایط سرویس و استاندارد مربوطه، ممکن است آزمون‌ها و بازرسی‌هایی مانند:
- Hydrostatic Test
- Pneumatic Test در شرایط مجاز و کنترل‌شده
- Leak Test
- Visual Inspection
- NDT
- کنترل ابعادی
- بررسی اتصالات
انجام شوند.
نوع تست، فشار تست، مدت زمان، تجهیزات مورد استفاده و معیار پذیرش نباید به صورت یک عدد ثابت و عمومی برای تمام پروژه‌ها تعیین شود؛ این موارد باید از مدارک مهندسی، استاندارد حاکم و روش اجرایی تأییدشده پروژه استخراج شوند.
عایق‌کاری، رنگ و حفاظت خطوط
پس از نصب و انجام مراحل مورد نیاز، برخی خطوط به پوشش یا عایق نیاز دارند.
عایق‌کاری می‌تواند با اهدافی مانند:
- کاهش اتلاف حرارت
- جلوگیری از انتقال حرارت
- حفاظت اپراتورها در برابر سطوح داغ
- کنترل دمای فرآیند
- جلوگیری از تشکیل کندانس در برخی سرویس‌ها
انجام شود.
همچنین برای خطوط فولادی، انتخاب سیستم رنگ و پوشش باید بر اساس جنس متریال، محیط، دما و شرایط خوردگی تعیین شود.
پایپینگ سیستم هوای فشرده
یکی از کاربردهای مهم پایپینگ در کارخانه‌ها، انتقال هوای فشرده از کمپرسورخانه به نقاط مصرف است.
در این سیستم معمولاً تجهیزاتی مانند:
Compressor ← Aftercooler ← Receiver ← Filter ← Dryer ← Distribution ← Consumer
در مسیر قرار می‌گیرند.
طراحی این سیستم باید با توجه به ظرفیت کمپرسور، فشار کاری، افت فشار، کیفیت مورد نیاز هوا، تعداد مصرف‌کننده‌ها و توسعه احتمالی آینده انجام شود.
همچنین در صورت استفاده از مخزن هوای فشرده، اتصال خطوط به مخزن و تجهیزات مرتبط باید با مشخصات فنی و الزامات طراحی مخزن هماهنگ باشد.
مدارک مهندسی مورد نیاز در پروژه پایپینگ
بسته به اندازه و پیچیدگی پروژه، مدارک پایپینگ می‌تواند شامل موارد زیر باشد:
- PFD
- P&ID
- Line List
- Piping Class
- Equipment Layout
- Piping Layout
- Isometric Drawing
- MTO / BOM
- Valve List
- Support Drawing
- Stress Analysis در صورت نیاز
- Welding Documents
- Inspection & Test Plan
- Test Package
- As-Built Drawings
تهیه و کنترل صحیح این مدارک باعث می‌شود ارتباط میان طراحی، خرید، ساخت، نصب، بازرسی و بهره‌برداری شفاف‌تر باشد.
مراحل طراحی پایپینگ صنعتی
به‌طور کلی، فرآیند طراحی یک پروژه پایپینگ می‌تواند شامل مراحل زیر باشد:
مرحله اول: بررسی نیاز پروژه
شناخت فرآیند، تجهیزات، سیالات و شرایط عملیاتی.
مرحله دوم: تهیه اطلاعات فرآیندی
بررسی PFD، P&ID، مشخصات تجهیزات و اطلاعات مورد نیاز.
مرحله سوم: تعیین مشخصات خطوط
تعیین سایز، متریال، فشار، دما و سایر مشخصات مورد نیاز.
مرحله چهارم: طراحی Layout
تعیین مسیر خطوط و محل تجهیزات و ساپورت‌ها.
مرحله پنجم: بررسی مکانیکی
کنترل ساپورت، انعطاف‌پذیری، انبساط حرارتی و در صورت نیاز تحلیل تنش.
مرحله ششم: تهیه نقشه‌های اجرایی
تهیه Isometric، Support Drawing، MTO و سایر مدارک مورد نیاز.
مرحله هفتم: ساخت و نصب
ساخت Spool، جوشکاری، مونتاژ، انتقال و نصب خطوط.
مرحله هشتم: بازرسی و تست
اجرای کنترل کیفیت، NDT و تست‌های مورد نیاز.
مرحله نهم: تحویل و راه‌اندازی
تکمیل Punch List، تهیه مدارک As-Built و آماده‌سازی سیستم برای بهره‌برداری.
کاربردهای پایپینگ صنعتی
پایپینگ صنعتی در صنایع مختلف استفاده می‌شود، از جمله:
- صنایع نفت و گاز
- پتروشیمی
- صنایع شیمیایی
- صنایع غذایی
- صنایع دارویی
- نیروگاه‌ها
- کارخانجات تولیدی
- صنایع معدنی
- کارخانه‌های تولید تجهیزات
- سیستم‌های هوای فشرده
- واحدهای تصفیه و انتقال سیالات
نوع طراحی و استانداردهای مورد استفاده در هر پروژه باید بر اساس نوع صنعت و شرایط سرویس تعیین شود.
چرا طراحی مهندسی پایپینگ اهمیت دارد؟
پایپینگ یک شبکه به‌هم‌پیوسته است و تصمیم اشتباه در یک بخش می‌تواند روی قسمت‌های دیگر سیستم اثر بگذارد.
طراحی مهندسی مناسب می‌تواند به موارد زیر کمک کند:
- کاهش افت فشار
- انتخاب مناسب قطر و متریال
- کاهش مشکلات اجرایی
- افزایش دسترسی تعمیراتی
- کنترل نیروهای وارد بر تجهیزات
- مدیریت انبساط حرارتی
- کاهش احتمال نشتی
- بهبود قابلیت اطمینان
- کنترل هزینه ساخت
- تسهیل نگهداری و تعمیرات
به همین دلیل، طراحی پایپینگ بهتر است از ابتدا با همکاری بخش‌های فرآیند، مکانیک، تجهیزات، سازه، برق و ابزار دقیق انجام شود.
طراحی و اجرای پایپینگ سفارشی
هر کارخانه شرایط خاص خود را دارد و نمی‌توان یک نقشه پایپینگ واحد را برای تمام پروژه‌ها استفاده کرد.
در طراحی سفارشی باید شرایط محل نصب، تجهیزات موجود، ظرفیت تولید، نوع سیالات، مسیرهای دسترسی، محدودیت‌های سازه‌ای و الزامات بهره‌برداری بررسی شوند.
به همین دلیل، پروژه‌های پایپینگ می‌توانند از طراحی یک خط ساده انتقال سیال تا طراحی شبکه‌های پیچیده فرآیندی و Utility متفاوت باشند.
جمع‌بندی
طراحی پایپینگ صنعتی مجموعه‌ای از فعالیت‌های مهندسی، مکانیکی و اجرایی است که از بررسی شرایط فرآیند و انتخاب متریال آغاز شده و تا طراحی مسیر، محاسبات، انتخاب تجهیزات، طراحی ساپورت، تهیه نقشه‌های اجرایی، ساخت، نصب، بازرسی و تست ادامه پیدا می‌کند.
یک سیستم پایپینگ مناسب باید علاوه بر انتقال صحیح سیال، از نظر ایمنی، قابلیت تعمیرات، افت فشار، انعطاف‌پذیری، دوام و شرایط بهره‌برداری نیز متناسب با نیاز پروژه طراحی شود.
استفاده از مدارک مهندسی دقیق مانند P&ID، Line List و Isometric Drawing و انتخاب استاندارد مناسب، نقش مهمی در کاهش خطاهای ساخت و اجرای پروژه دارد.
